Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
Mesin planet berongga terintegrasi seri HRG
Platform Rotary Hollow dengan Planetary Gearbox adalah sistem mekanis yang menggabungkan struktur berputar berongga dengan gearbox planet untuk gerakan yang tepat.Desain berongga memungkinkan untuk rute mudah kabel atau cairan, sementara kotak gear planet memberikan torsi tinggi dan reaksi mundur yang berkurang, memungkinkan gerakan rotasi yang halus dan akurat.dan sistem otomatis.
Keakuratan Tinggi:
Mencapai akurasi posisi berulang kurang dari 5 detik busur, memastikan kinerja yang dapat diandalkan dalam aplikasi yang menuntut.
Kekakuan Tinggi:
Didukung oleh bantalan rol yang tepat, platform dapat menahan kekuatan radial, aksial, dan terbalik yang signifikan, memberikan kekakuan lebih dari sepuluh kali bantalan tradisional.
Kompatibilitas Motor Fleksibel:
Mudah dikonfigurasi untuk mengakomodasi berbagai merek dan jenis motor, termasuk motor servo dan stepper, melalui flange dan poros input yang dapat disesuaikan.
| Model | Model | Model | Rasio |
| Meja putar berongga | Reduktor Planet | |||
HRG170A | HRG170 | HA090 | 3, 5, 7, 10 |
Parameter Kinerja
| HRG170A | ||||||||
| Dukungan Platform Output | Bantalan rol silang | Kecepatan output yang diizinkan | 200 putaran per menit | Inersia Rotasi | 27619x10-6 kg.m2 | |||
| Gerakan Shift | 360° ((Menghidupkan pada setiap sudut) | Keakuratan Penentuan Posisi Berulang | ± 15 detik busur | Keakuratan Posisi | ≤ 30 detik busur | |||
| Motor yang cocok (ukuran) | 750-1KW ServoMotor Φ14-Φ50-Φ70-M4 | Beban Aksial yang Diizinkan | 3000N | Penggilingan | Lemak sintetis | |||
| Rasio Pengurangan | 30 | 50 | 70 | 100 | Beban Radial yang Diizinkan | 2000N | suhu operasi | -10°C~90°C |
| Torsi output nominal | 112NM | Paralelisme Platform Output | 0.02mm | Kehidupan Pelayanan | 20000 jam | |||
| Torsi akselerasi maksimum | 201.6NM | Limbah dari permukaan platform output | 0.01mm | Tingkat Produksi | IP65 | |||
| Torsi pemutusan darurat | 336NM | Runout dari Output Platform Excircle | 0.01mm | Tingkat Kebisingan | ≤ 65dB | |||

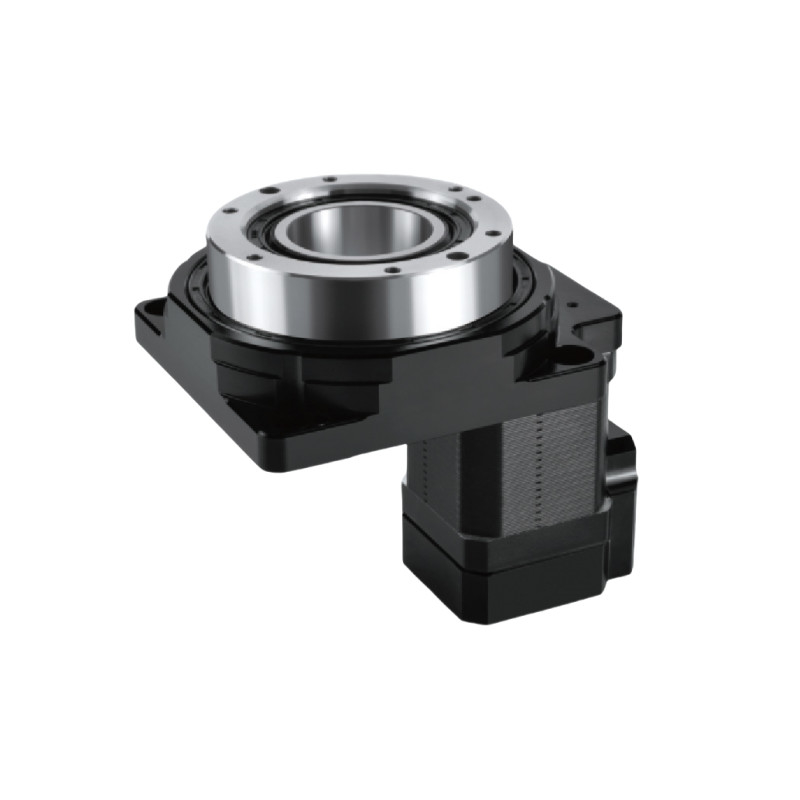

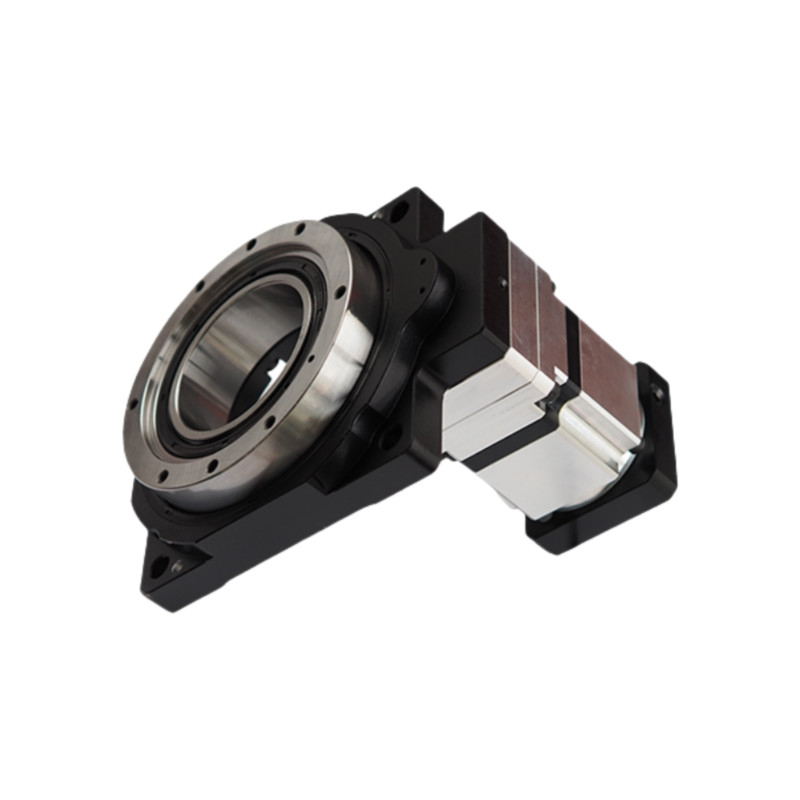

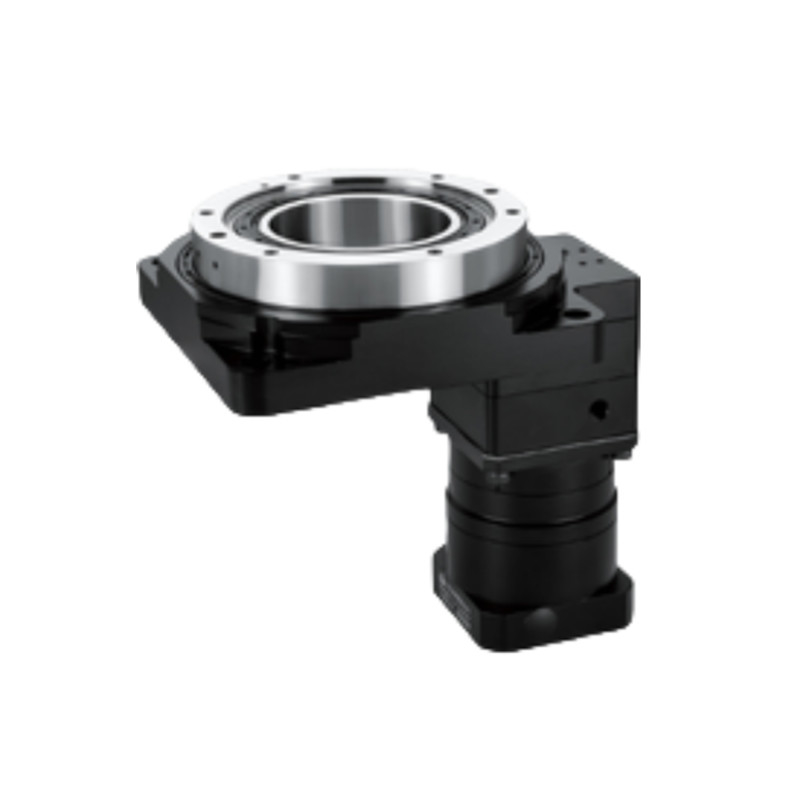

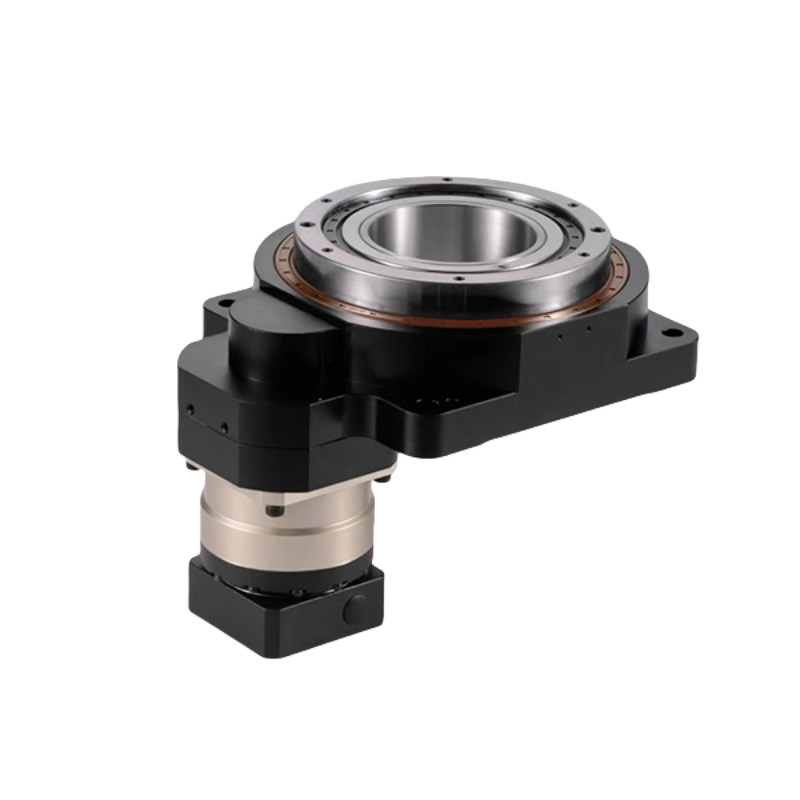

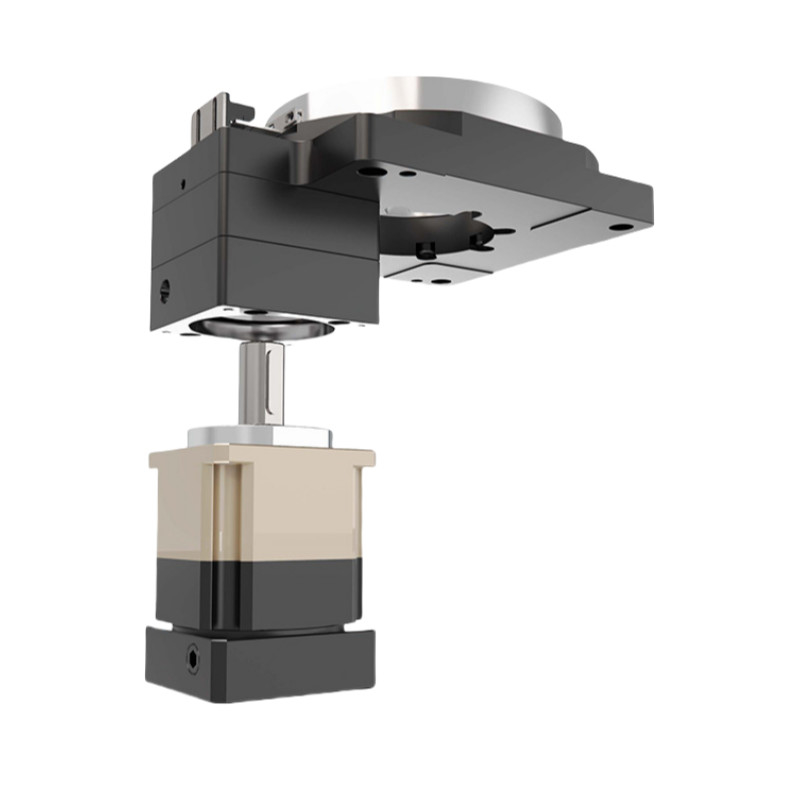

Gambar Rincian
| | | |
Gambar
Aplikasi Platform Rotary Hollow
Robotika:
Digunakan dalam lengan robot dan manipulator untuk posisi dan gerakan yang tepat dalam tugas perakitan dan penanganan bahan.
Sistem Otomasi:
Terintegrasi ke dalam jalur produksi otomatis untuk tugas-tugas seperti penyortiran, kemasan, dan paletisasi, di mana gerakan rotasi yang akurat sangat penting.
Mesin CNC:
Digunakan dalam mesin CNC untuk putaran tepat benda kerja selama penggilingan, pengeboran, dan operasi memutar.
Peralatan Medis:
Digunakan dalam perangkat medis seperti sistem pencitraan, robot bedah, dan otomatisasi laboratorium untuk posisi dan gerakan yang akurat.
Aerospace dan Pertahanan:
Digunakan dalam simulator penerbangan, sistem radar, dan UAV untuk orientasi dan stabilisasi yang tepat.
Telekomunikasi:
Digunakan dalam sistem penentuan posisi antena untuk memastikan keselarasan yang akurat untuk transmisi sinyal yang optimal.
