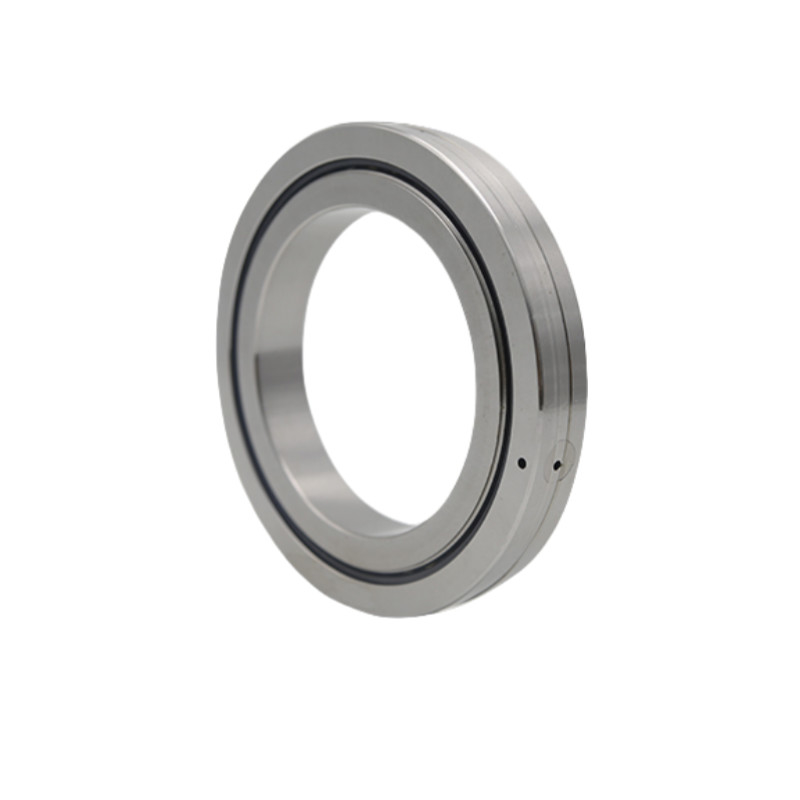

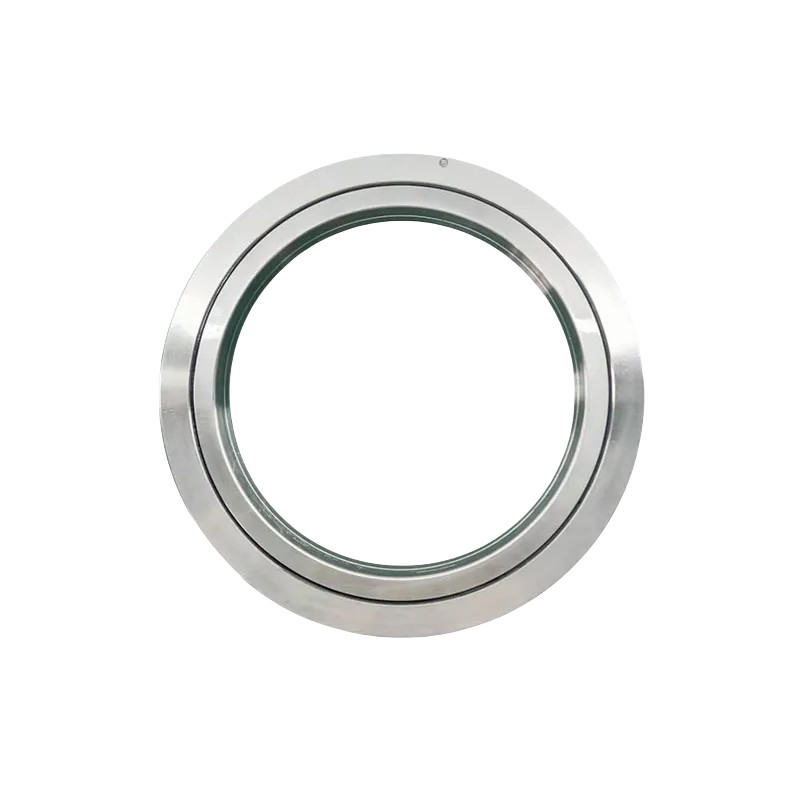

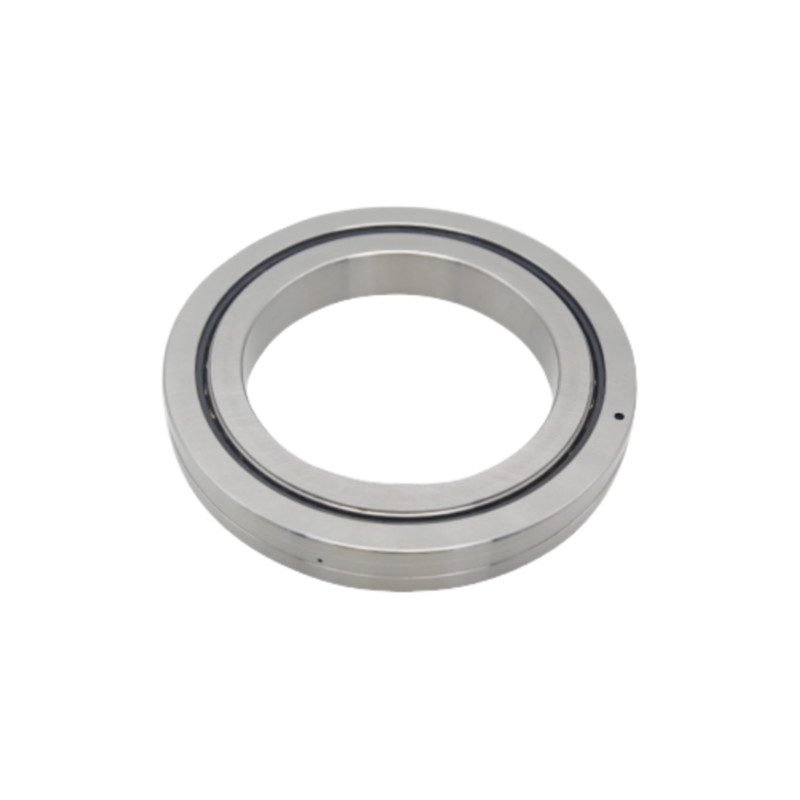

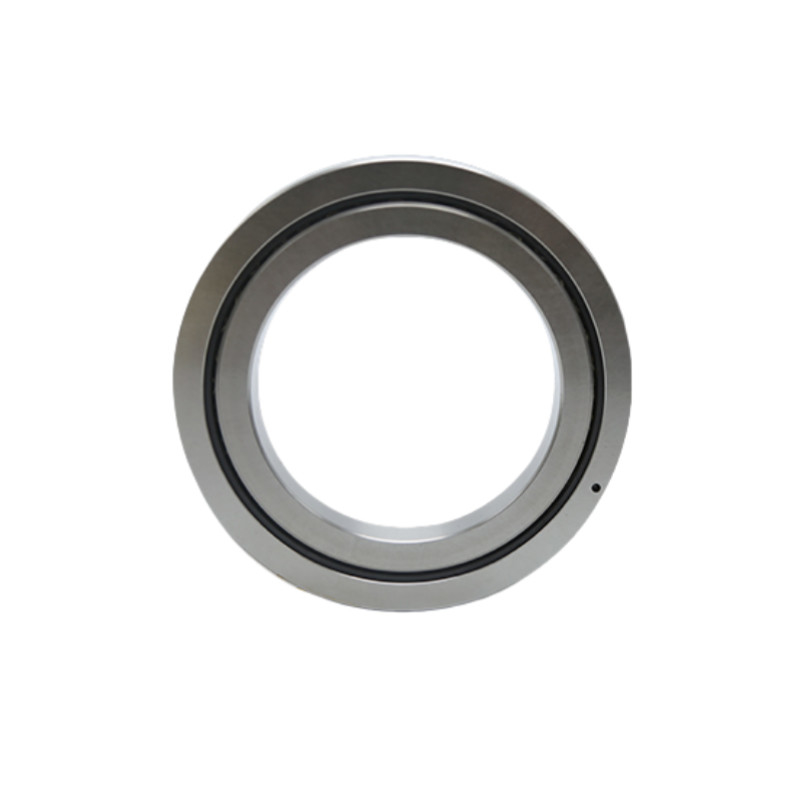

Peralatan Precision Cross Roller Bearings Kapasitas Beban Tinggi Seri CRBH

Peralatan Precision Cross Roller Bearings

Bantalan rol silang kapasitas beban tinggi

Bantalan Rol Silang Seri CRBH

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Seri CRBH

Hubungi Kami

Minta Kutipan

Peralatan Precision Cross Roller Bearings Kapasitas Beban Tinggi Seri CRBH

Rincian produk

Model:

CRBH2008 hingga CRBH50040

Produk:

Bantalan Rol Silang Seri CRBH

Bahan:

Bearing Baja, Stainless Steel, Bahan Plastik/Polimer, Pelumas, Bahan Keramik

PENGENAL:

20 hingga 500mm

OD:

36 hingga 600mm

Diameter Lingkaran Pitch Roller Dpw:

27 hingga 548,8mm

Talang:

0,5 hingga 2,5 putaran/menit

Berat badan:

0,04 hingga 26kg

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Serial RV Robot Bantalan Khusus Untuk Robot Industri

Dapatkan Harga Terbaik

SHF SHG Harmonic Reducer Bearings Bearings Khusus Untuk Robot

Dapatkan Harga Terbaik

CSF CSG Harmonic Reducer Bearings Khusus Untuk Robot

Dapatkan Harga Terbaik

RB Series Industrial Automation Cross Roller Bearings ID 20mm

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Bantalan rol silang seri CRBH

Name: Peralatan Precision Cross Roller Bearings Kapasitas Beban Tinggi Seri CRBH
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seri CRBH
Availability: InStock

Seri CRBH (cincin dalam dan luar secara keseluruhan,ultra-tipis) membutuhkan pemasangan karena desain ultra-tipis dan tidak adanya lubang pemasangan pada cincin luar dan dalam untuk memantapkan flange dan kursi pendukungSelain itu, karena kedua cincin luar dan dalam adalah struktur integral, instalasi tidak mempengaruhi kinerja, sehingga mungkin untuk mencapai akurasi rotasi yang stabil dan torsi,yang cocok untuk situasi di mana cincin luar dan dalam berputar tetapi membutuhkan miniaturisasi dalam ukuran.

Bantalan rol silang adalah bantalan rolling presisi tinggi, kekakuan tinggi dan desain struktural mereka sangat cocok untuk menanggung beban yang kompleks, termasuk radial,moment aksial dan membalikBantalan roller silang banyak digunakan di bidang permintaan tinggi seperti sendi lengan mekanis, robot industri, meja putar alat mesin, dan perangkat putar presisi.

Aturan model dan penamaan

CRBH	70	13	UU	C1	P5
Model nominal	Nominal diameter dalam (mm)	Lebar nominal (mm)	Mode penyegelan • Tidak ditandai: tidak disegel • UU: segel di kedua sisi • U: segel sabuk satu sisi	Kebersihan radial • T1: clearance negatif (preloading) • C1: clearance positif • C2: celah yang besar	Tingkat akurasi • P6 • P5 • P4 • P2

Fitur

1Keakuratan tinggi: Keakuratan P4, Keakuratan P2
2. Kekakuan tinggi: ini seri bantalan memiliki preload
3. beban tinggi:Seri bantalan ini dapat menahan beban aksial dua arah, beban radial dan momentus miring
4. Ukuran kecil: seri bantalan ini dapat menghemat ruang untuk alat mesin

Spesifikasi

Peralatan Precision Cross Roller Bearings Kapasitas Beban Tinggi Seri CRBH 1

Nomor model.	Dimensi					Bahu		Beban Nominal Dasar		Berat badan
	Dimensi					Bahu		(Radial)		Berat badan
	ID	OD	Diameter Lingkaran Roller Pitch Dpw	Ketinggian	Chamfer rmin	ds (maks.)	Dh (min.)	Cr KN	Cor KN	Kilo
	(mm)	(mm)	Diameter Lingkaran Roller Pitch Dpw	B B1	Chamfer rmin	ds (maks.)	Dh (min.)	Cr KN	Cor KN	Kilo
CRBH2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
CRBH2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
CRBH3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
CRBH3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
CRBH4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
CRBH4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
CRBH5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
CRBH6013	60	90	74	13	0.6	68	82	18	24.3	0.3
CRBH7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
CRBH8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
CRBH9016	90	130	108	16	1	98	118	31.4	45.3	0.75
CRBH10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
CRBH10020	100	150	123	20	1	113	133	33.1	50.9	1.45
CRBH11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
CRBH11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
CRBH11020	110	160	133	20	1	120	143	34	54	1.56
CRBH12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
CRBH12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
CRBH13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
CRBH13025	130	190	158	25	1.5	143	174	69.5	107	2.82
CRBH14016	140	175	154.8	16	1	147	162	25.9	50.1	1
CRBH14025	140	200	168	25	1.5	154	185	74.8	121	2.96
CRBH15013	150	180	164	13	0.6	157	172	27	53.6	0.68
CRBH15025	150	210	178	25	1.5	164	194	76.8	128	3.16
CRBH15030	150	230	188	30	1.5	173	211	100	156	5.3
CRBH16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
CRBH17020	170	220	191	20	1.5	184	198	29	62.1	2.21
CRBH18025	180	240	210	25	1.5	195	225	84	143	3.44
CRBH19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
CRBH20025	200	260	230	25	2	215	245	84.2	157	4
CRBH20030	200	280	240	30	2	221	258	114	200	6.7
CRBH20035	200	295	247.7	35	2	225	270	151	252	9.6
CRBH22025	220	280	250.1	25	2	235	265	92.3	171	4.1
CRBH24025	240	300	269	25	2.5	256	281	68.3	145	4.5
CRBH25025	250	310	277.5	25	2.5	265	290	69.3	150	5
CRBH25030	250	330	287.5	30	2.5	269	306	126	244	8.1
CRBH25040	250	355	300.7	40	2.5	275	326	195	348	14.8
CRBH30025	300	360	328	25	2.5	315	340	76.3	178	5.9
CRBH30035	300	395	345	35	2.5	322	368	183	367	13.4
CRBH30040	300	405	351.6	40	2.5	326	377	212	409	17.2
CRBH35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
CRBH40035	400	480	440.3	35	2.5	422	459	156	370	14.5
CRBH40040	400	510	453.4	40	2.5	428	479	241	531	23.5
CRBH45025	450	500	474	25	1	464	484	61.7	182	6.6
CRBH50025	500	550	524.2	25	1	514	534	65.5	201	7.3
CRBH50040	500	600	548.8	40	2.5	526	572	239	607	26

Aplikasi


Otomatisasi Industri	Peralatan Medis	Perlengkapan udara	Peralatan presisi
