YRTS Bantalan Meja Rotasi

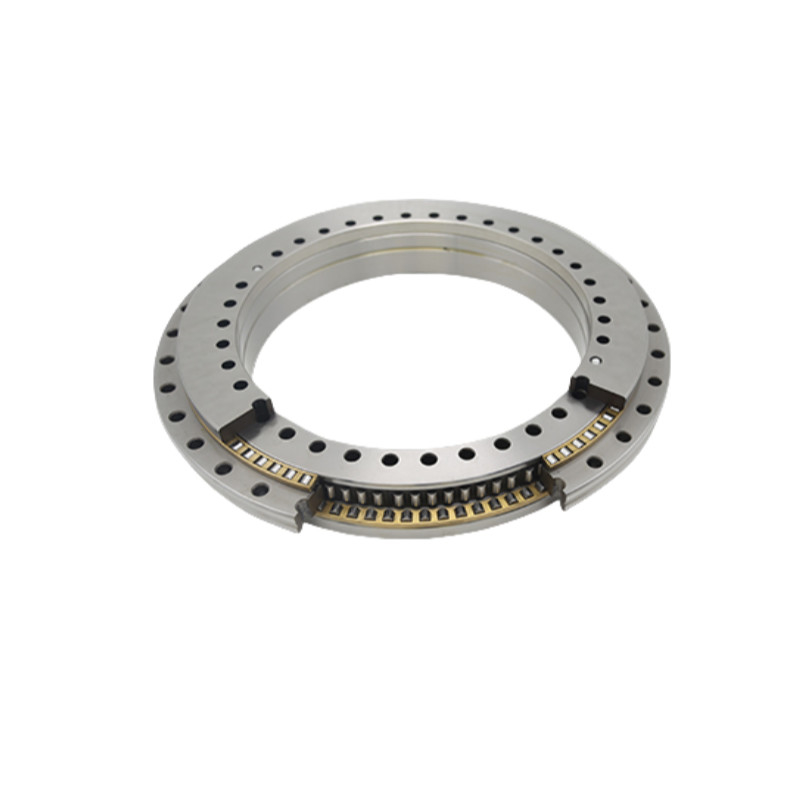

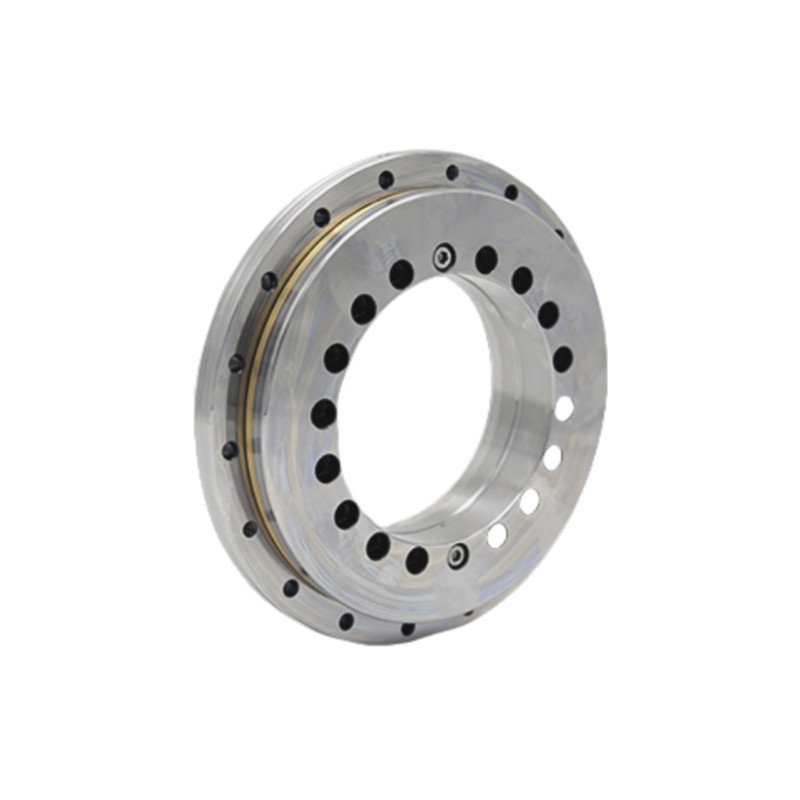

Bantalan meja putar dasar YRTS dirancang dengan roller penuh radial, dua kelompok roller jarum aksial, perakitan sangkar, cincin luar, cincin bagian dalam L, dan cincin kedua.Cincin luar dan cincin dalam dilengkapi dengan lubang pemasanganStruktur bantalan meja putar YRT mampu menahan beban aksial, beban radial, dan momen miring dua arah.Bantalan seri ini memiliki preload diterapkan sebelum meninggalkan pabrik, menghilangkan kebutuhan untuk penyesuaian celah selama pemasangan.dan periode rotasi singkat, seperti meja putar, kepala indeks, dan kepala penggiling berputar. Bantalan ini menawarkan aksial dan radial berjalan presisi untuk memenuhi kebutuhan spesifik Anda.

Pengantar

Pengukuran pergeseran sudut adalah aspek penting dari industri modern. khususnya, industri mesin alat memiliki permintaan yang tinggi untuk pengukuran sudut rotasi bagian mekanik.Hal ini penting untuk secara akurat mengukur dan mengontrol pergeseran sudut.
Saat ini, grating dan encoder gerbang magnetik adalah perangkat yang paling umum digunakan untuk mengukur pergeseran sudut.presisi tinggi (sudut resolusi tertinggi adalah < 2 detik busur), tahan noda, tidak ada induksi listrik, dan kemampuan beradaptasi dengan keadaan.
Bantalan meja putar YRT, dalam hubungannya dengan sistem pengukuran ini, menawarkan presisi yang tak tertandingi, mampu menahan beban aksial dua arah, beban radial, dan momen miring.Hal ini membuatnya solusi yang ideal untuk aplikasi presisi tinggi, termasuk meja putar presisi tinggi di industri mesin alat, kepala pembagian, eksperimen ilmiah dan pengukuran, dll.
*X* Sinyal output real-time adalah solusi optimal untuk aplikasi drive langsung.

Pembentukan struktur

Sistem pengukuran kualitas baja Austria AMOSIN terdiri dari tiga komponen utama: kaki kelas baja, kepala pembacaan, dan unit penilaian elektronik.Kaki kelas baja dipasang pada cincin dalam bantalan (Gambar 2)Ini adalah cincin baja dengan kisi-kisi distribusi seragam. kepala membaca dipasang pada cincin luar bantalan (Gambar 1).tapi tidak dalam kontak langsungAda jarak 0.1 ∼ 0.2 mm di antara mereka.
Selama operasi, bantalan berputar, dan kaki baja kelas dan kepala membaca (Gambar 3) bergerak tanpa kontak satu sama lain.Data yang dikumpulkan dengan induksi kemudian ditransfer ke evaluasi elektronik (Gambar 6) melalui kabel (Gambar 5)Evaluasi elektronik kemudian mengubah informasi menjadi gelombang persegi atau sinyal harmonik positif,yang dimasukkan ke dalam sistem kontrol numerik pada mesin alat untuk pengukuran dan kontrol pergeseran sudut.
Sistem pengukuran baja menawarkan keuntungan berikut:
A. Enkoder induktif tanpa kontak dirancang untuk meminimalkan keausan, memastikan keandalan jangka panjang.
B. Presisi setara dengan encoder optik, menawarkan presisi tinggi kurang dari 2 detik busur.
C. Sistem pengukuran dengan kepala baca ganda memungkinkan koreksi real-time dari setiap penyimpangan pada radial bantalan.
D. Kecepatan tinggi, resolusi dinamis tinggi, kinerja dinamis tinggi.
E. Tidak ada komponen magnetik, tidak ada reaksi histeresis, tidak ada demagnetisasi, tidak ada masalah keamanan.
F. Kemampuan anti-jamming yang kuat terhadap biji-bijian padat, minyak, dll. Produk ini dilindungi dengan kelas IP67, sehingga tahan terhadap tekanan air dan debu padat.Tidak sensitif terhadap kotoran atau polusi.
Desain kompak memungkinkan instalasi di ruang sempit.
Produk ini mudah dipasang dan dapat diatur dengan cepat.
Produk ini dapat mengeluarkan gelombang sinus (1VPP) dan gelombang persegi (TTL).

Spesifikasi

Pengembaraan

Aplikasi

Otomatisasi Industri	Peralatan Medis	Perlengkapan udara	Peralatan presisi
