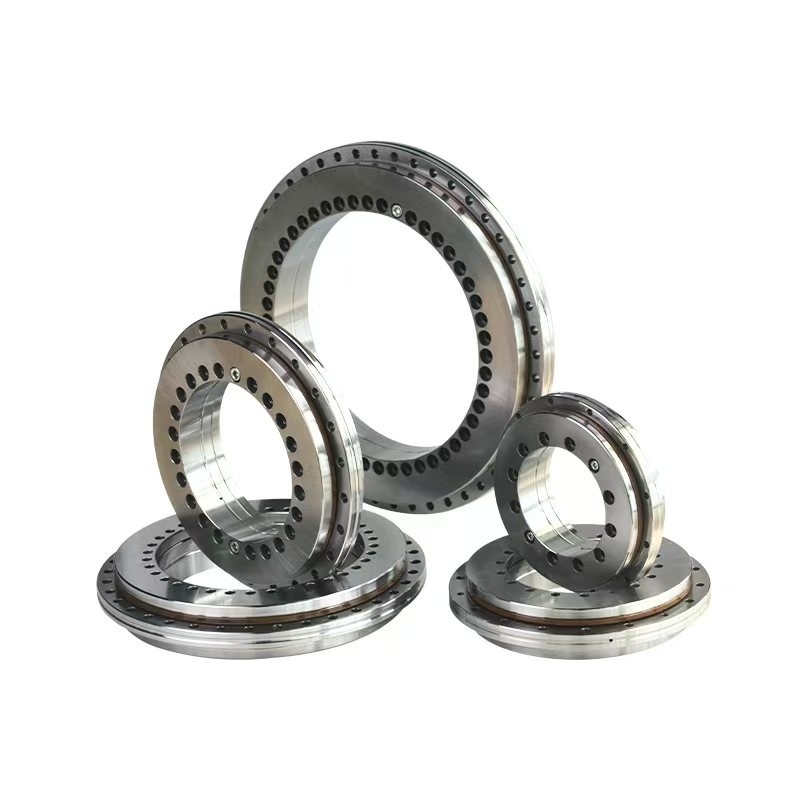

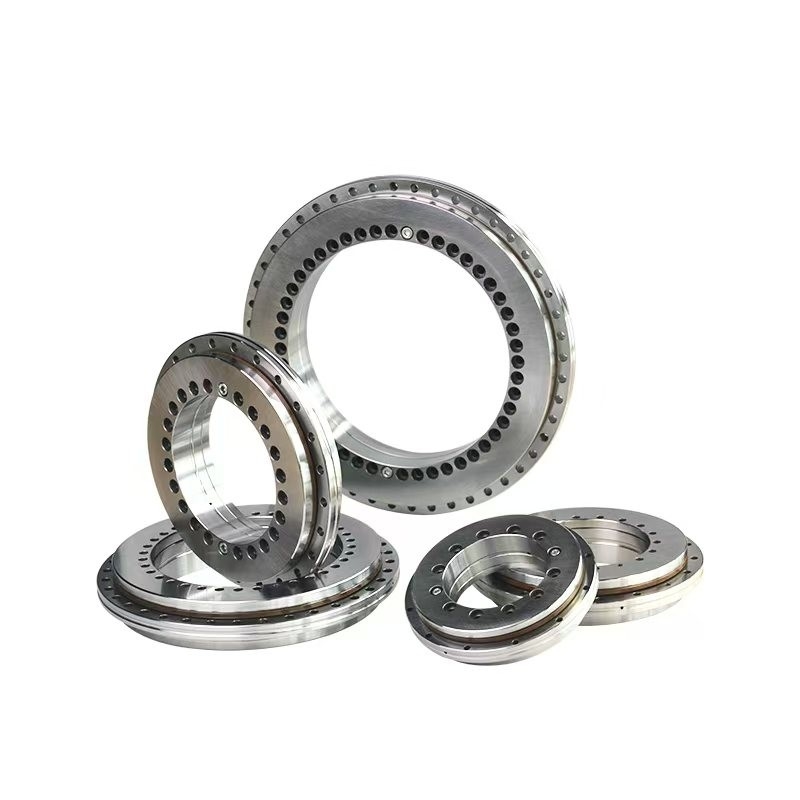

YRTM Mesin Penggilingan Rol Meja Berputar Bantalan Ketahanan Tinggi

Bantalan Meja Rotasi YRTM

Bantalan Meja Rotasi Kekuatan Tinggi

Mesin penggilingan Bantalan meja berputar

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Seri YRTM

Hubungi Kami

Minta Kutipan

YRTM Mesin Penggilingan Rol Meja Berputar Bantalan Ketahanan Tinggi

Rincian produk

Model:

Seri YRTM

Produk:

Bantalan Meja Rotary Seri YRTM

Bahan:

Bearing Baja, Stainless Steel, Bahan Plastik/Polimer, Pelumas, Bahan Keramik

150 hingga 460mm

240 hingga 600mm

Sekrup sambungan QTY:

Torsi gesekan bantalan3):

10 hingga 70 Nm

Berat badan:

6,2 hingga 45kg

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Serial RV Robot Bantalan Khusus Untuk Robot Industri

Dapatkan Harga Terbaik

SHF SHG Harmonic Reducer Bearings Bearings Khusus Untuk Robot

Dapatkan Harga Terbaik

CSF CSG Harmonic Reducer Bearings Khusus Untuk Robot

Dapatkan Harga Terbaik

RB Series Industrial Automation Cross Roller Bearings ID 20mm

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Bantalan Meja Rotasi YRTM

Name: YRTM Mesin Penggilingan Rol Meja Berputar Bantalan Ketahanan Tinggi
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seri YRTM
Availability: InStock

YRTM Bantalan meja putar adalah komponen khusus yang dirancang untuk mendukung gerakan putaran turntable, tabel indeksasi, dan meja putar yang digunakan dalam berbagai aplikasi industri.Berbeda dengan bantalan konvensional, bantalan meja putar dirancang untuk menangani beban aksial, radial, dan momentum secara bersamaan.dan kemampuan beban dalam ruang yang kompak.

Pengantar

Pengukuran pergeseran sudut adalah aspek penting dari industri modern. khususnya, industri mesin alat memiliki permintaan yang tinggi untuk pengukuran sudut rotasi bagian mekanik.Hal ini penting untuk secara akurat mengukur dan mengontrol pergeseran sudut.
Saat ini, grating dan encoder gerbang magnetik adalah perangkat yang paling umum digunakan untuk mengukur pergeseran sudut.presisi tinggi (sudut resolusi tertinggi adalah < 2 detik busur), tahan noda, tidak ada induksi listrik, dan kemampuan beradaptasi dengan keadaan.

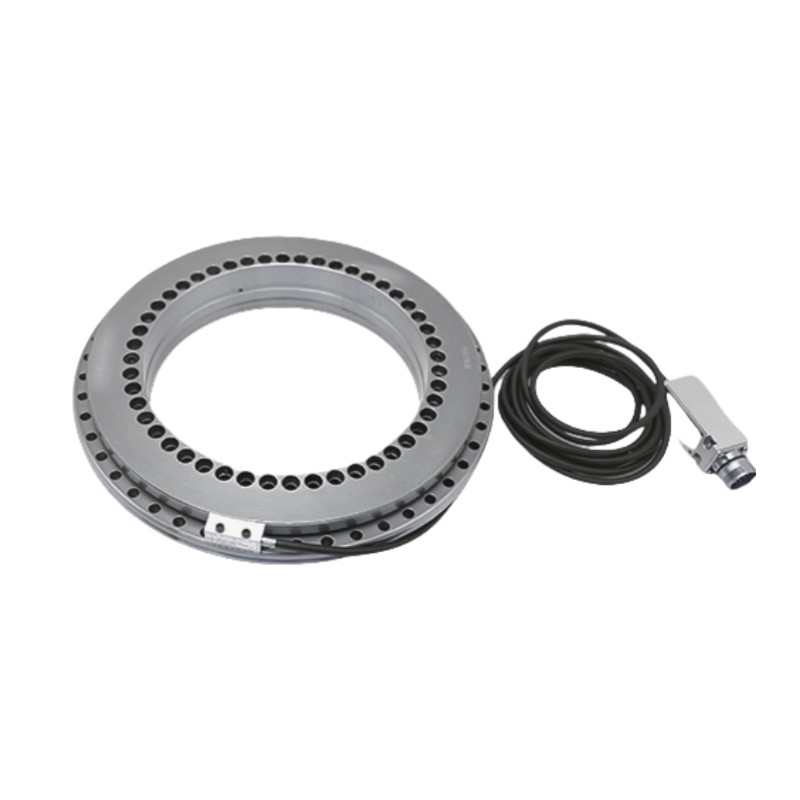

Bantalan meja putar YRT, dalam hubungannya dengan sistem pengukuran ini, menawarkan presisi yang tak tertandingi, mampu menahan beban aksial dua arah, beban radial, dan momen miring.Hal ini membuatnya solusi yang ideal untuk aplikasi presisi tinggi, termasuk meja putar presisi tinggi di industri mesin alat, kepala pembagian, eksperimen ilmiah dan pengukuran, dll.

Jenis Utama Bantalan Meja Rotary

1.Pemanas air:Dalam jenis ini, rol silinder disusun pada sudut lurus satu sama lain, memberikan kekakuan dan presisi yang tinggi.yang membuat mereka ideal untuk pusat pemesinan CNC dan instrumen presisi.

2.Axial-Radial Bearings:Bantalan ini dirancang khusus untuk mengakomodasi beban aksial (bersama sumbu rotasi), beban radial (berdiri tegak pada sumbu), dan momen miring.Struktur mereka yang kokoh sangat cocok untuk aplikasi di mana stabilitas di bawah beban berat sangat penting, seperti di turntable, lengan robot, dan gearbox.

3.Penggerak bantalan bola:Bantalan ini dapat menangani beban aksial yang tinggi tetapi kurang cocok untuk beban radial atau momentum.meskipun mereka kurang umum dalam aplikasi meja putar dibandingkan dengan jenis lain.

Fitur-fitur Bantalan Meja Rotary

Keakuratan Tinggi: Bantalan meja putar menawarkan rotasi yang lancar dan konsisten, dengan reaksi mundur minimal, yang penting untuk aplikasi yang membutuhkan akurasi.
Desain kompak: Kemampuan mereka untuk menangani beberapa jenis beban secara bersamaan memungkinkan struktur bantalan yang kompak, mengurangi jejak peralatan.
Peningkatan Kapasitas Beban: Bantalan meja berputar dibangun untuk menangani beban tinggi, membuatnya tahan lama dan dapat diandalkan untuk aplikasi tugas berat.
Umur Pelayanan yang Panjang: Dengan pelumasan dan perawatan yang tepat, bantalan meja putar dapat bertahan lama, memberikan keandalan tinggi dalam operasi berkelanjutan.

Spesifikasi

Model	Dimensi
	Dimensi
	d	D	B	H	B	D1	D2	J	J1	F	L
	Satuan: mm
	Satuan: mm
YRTM150	150	240	43*	26	12	214	215	165	225	16.5	121
YRTM180	180	280	46*	29	15	244	245	194	160	16.5	152
YRTM200	200	300	47*	30	15	274	276	215	285	16.5	152
YRTM260	260	385	55	36.5	18	345	345.5	280	365	17.5	192.5
YRTM325	325	450	60	40	20	415	415.5	342	430	18.5	225
YRTM395	395	525	65	42.5	20	486	486.5	415	505	18.5	262.5
YRTM460	460	600	70	46	22	560	560.5	482	580	18.5	300

Model	Lubang pemasangan						QTY sekrup sendi	Air aliran aksial dan radial	Lubang angkat		Pitch1) t	Torsi penggaris sekrup	Rating beban dasar				Tepat miring		Torsi gesekan bantalan3)	Massa
	Lubang pemasangan												Aksial		Radial
	Cincin dalam				Cincin luar								Dinamis	Statik	Dinamis	Statik
	d1	d2	a	QTY4)	d3	QTY4)						MA2)	Ca	Coa	Cr	Kor	CKL	CKL1
	mm			QTY4)	mm	QTY4)		μ m	G	QTY	QTY*t	N m	KN:				kNm/mrad		Nm	≈Kg
YRTM150	7	11	6.2	32	7	33	4	3	M8	3	36*10°	14	112	630	56	170	83	14	10	6.2
YRTM180	7	11	6.2	44	7	45	4	4	M8	3	48*7,5°	14	118	710	69.5	200	125	21	12	7.7
YRTM200	7	11	6.2	44	7	45	4	4	M8	3	48*7,5°	14	120	765	81.5	220	160	27	14	9.7
YRTM260	9.3	15	8.2	32	9.3	33	4	6	M12	3	36*10°	34	160	1060	93	290	320	53	20	18.3
YRTM325	9.3	15	8.2	32	9.3	33	4	6	M12	3	36*10°	34	275	1930	120	345	630	105	40	25
YRTM395	9.3	15	8.2	42	9.3	45	6	6	M12	3	48*7,5°	34	300	2280	186	655	1100	185	55	33
YRTM460	10	15	8.2	42	10	45	6	6	M12	3	48*7,5°	34	355	2800	200	765	1700	285	70	45

Pengembaraan

Aplikasi


Otomatisasi Industri	Peralatan Medis	Perlengkapan udara	Peralatan presisi
