Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
Seri YRTM
 |

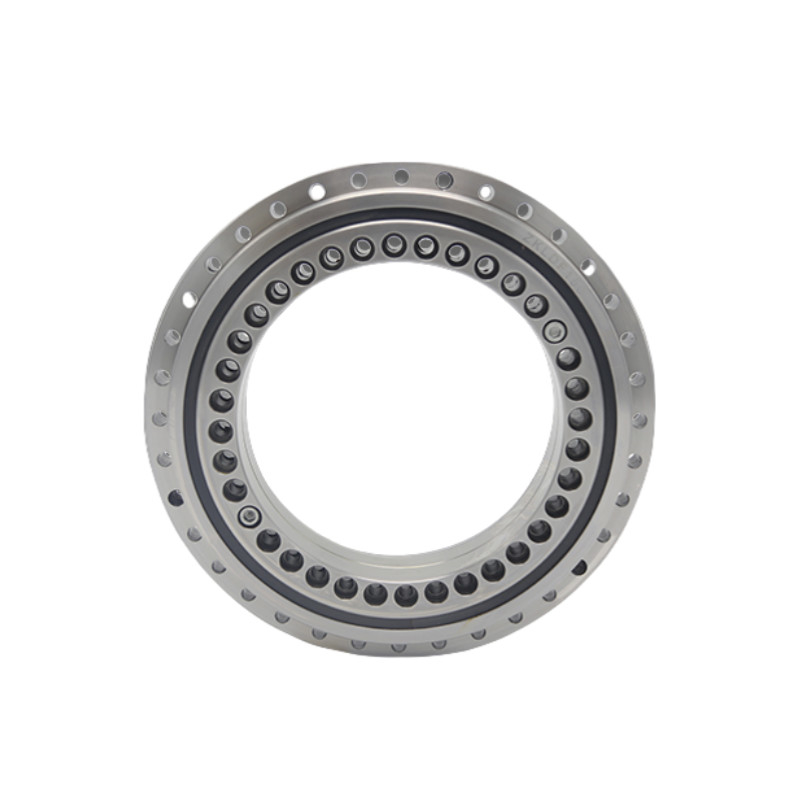

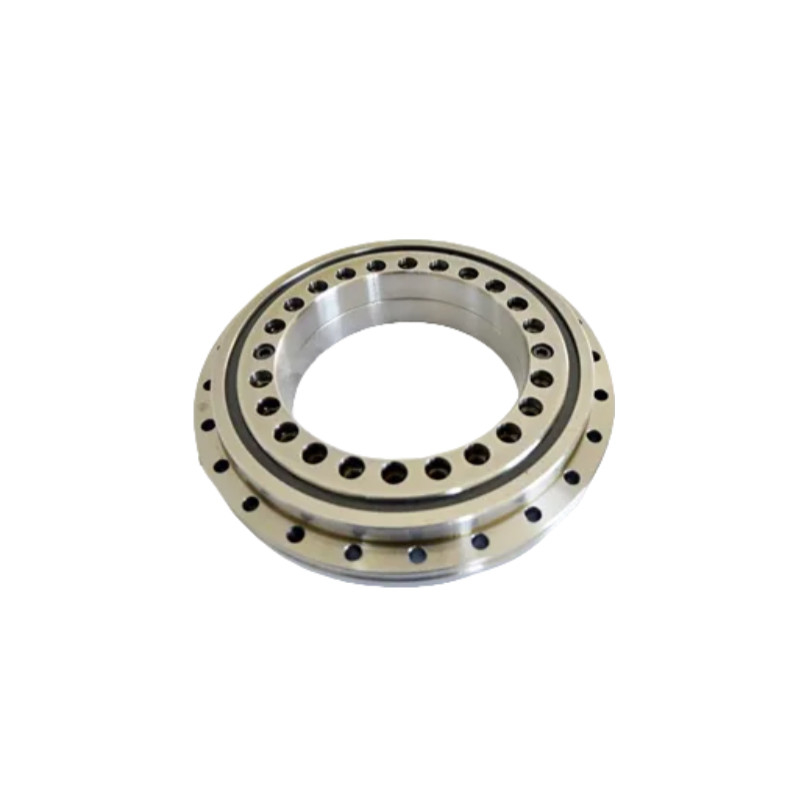

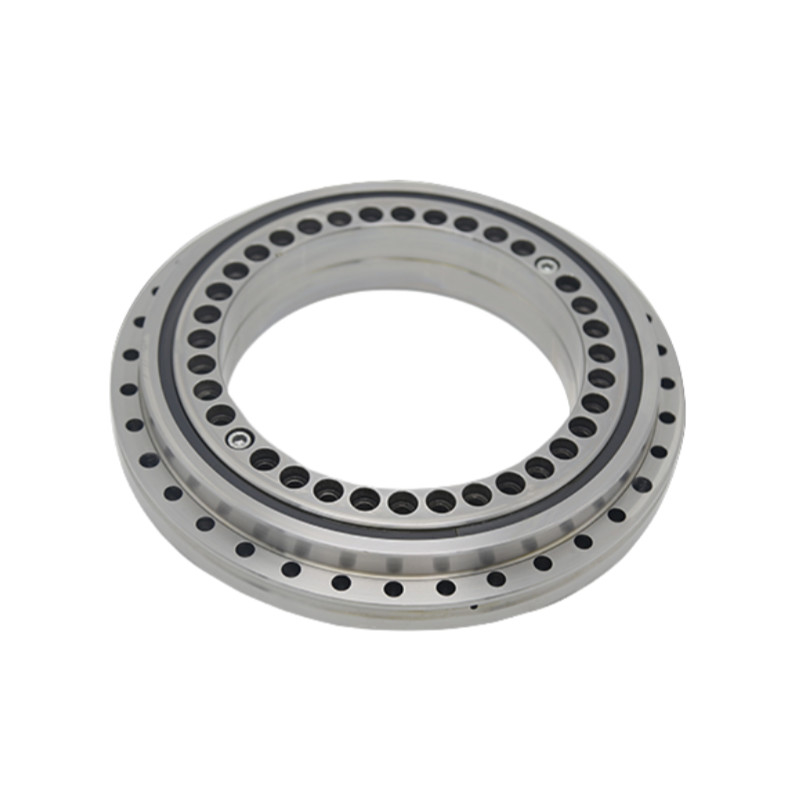

Bantalan bola kontak sudut aksial ZKLDF mampu menahan beban gabungan sambil mempertahankan kecepatan tinggi dan torsi gesekan rendah, sehingga memastikan akurasi putar yang tinggi.Bantalan turntable ZKLDF cocok untuk digunakan pada meja kerja berputar berkecepatan tinggi, penggilingan, penggilingan, mengasah kepala, dan instrumen pengukuran presisi. |
Pengantar

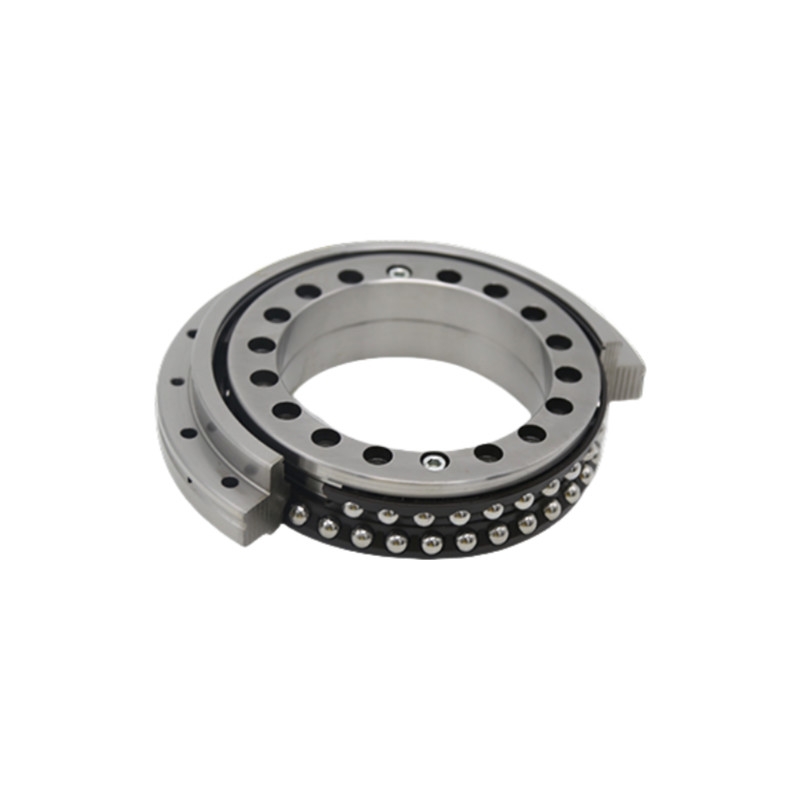

Bantalan bola kontak sudut aksial ZKLDF memiliki cincin luar kesatuan, dua cincin dalam, dua baris rol bola, dan perakitan kandang.Cincin luar dan cincin dalam dilengkapi dengan lubang pas, memungkinkan pemasangan langsung dengan baut sendi. Unit ini diamankan dengan menggenggam sekrup untuk keselamatan selama transportasi dan penanganan.
Bantalan bola kontak sudut aksial ZKLDF dilengkapi dengan penutup penyegelan sisi ganda yang secara efektif menolak kotoran, kotoran, dan lemak, mencegah potensi kebocoran.Bantalan turntable ZKLDF menggunakan lemak berbasis barium yang canggih, yang memungkinkan penggantian lemak yang nyaman melalui lubang lemak khusus.
Bantalan bola kontak sudut aksial ZKLDF dirancang dengan sudut kontak 60 ° dan dua baris rol bola, yang memberikan dukungan untuk beban radial, beban aksial ganda, dan momen miring.Desain unik dengan kandang tembaga memungkinkan bantalan untuk menahan kecepatan tinggi, jangka waktu operasi yang panjang, kekakuan tinggi, dan presisi tinggi, sambil meminimalkan torsi gesekan.aplikasi jangka panjang seperti meja kerja putar berkecepatan tinggi, penggilingan, penggilingan, mengasah kepala, dan instrumen pengukuran presisi.
Fitur-fitur Bantalan Meja Rotary
1. Presisi tinggi: Bantalan meja berputar menawarkan rotasi yang halus dan konsisten, dengan reaksi mundur minimal, yang penting untuk aplikasi yang membutuhkan akurasi.
2. Desain kompak: Kemampuan mereka untuk menangani beberapa jenis beban secara bersamaan memungkinkan struktur bantalan yang kompak, mengurangi jejak peralatan.
3Peningkatan Kapasitas Beban: Bantalan meja putar dibangun untuk menangani beban tinggi, membuat mereka tahan lama dan dapat diandalkan untuk aplikasi tugas berat.
4. Umur Pelayanan yang Panjang: Dengan pelumasan dan pemeliharaan yang tepat, bantalan meja putar dapat bertahan lama, memberikan keandalan yang tinggi dalam operasi berkelanjutan.
Spesifikasi
| Model | Dimensi | |||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | a | |
| Satuan: mm | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| Model | Lubang pemasangan | Sekrup sendiQTY | Lubang angkat | Pitch1) t | Torsi penggaris sekrup | Rating beban dasar | Batas kecepatan4) | Torsi gesekan bantalan | Massa | ||||||
| Aksial | |||||||||||||||
| Cincin dalam | Cincin luar | Dinamis | Statik | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | Ca | Coa | Lemak | |||||||
| mm | mm | G | QTY | QTY*t | N m | KN: | r/menit | Nm | ≈Kg | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7,5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7,5° | 68 | 395 | 3180 | 500 | 40 | 82 |
Pengembaraan
Aplikasi
|
|
|
|
| Otomatisasi Industri | Peralatan Medis | Perlengkapan udara | Peralatan presisi |
