Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
Seri HYR
Pengantar

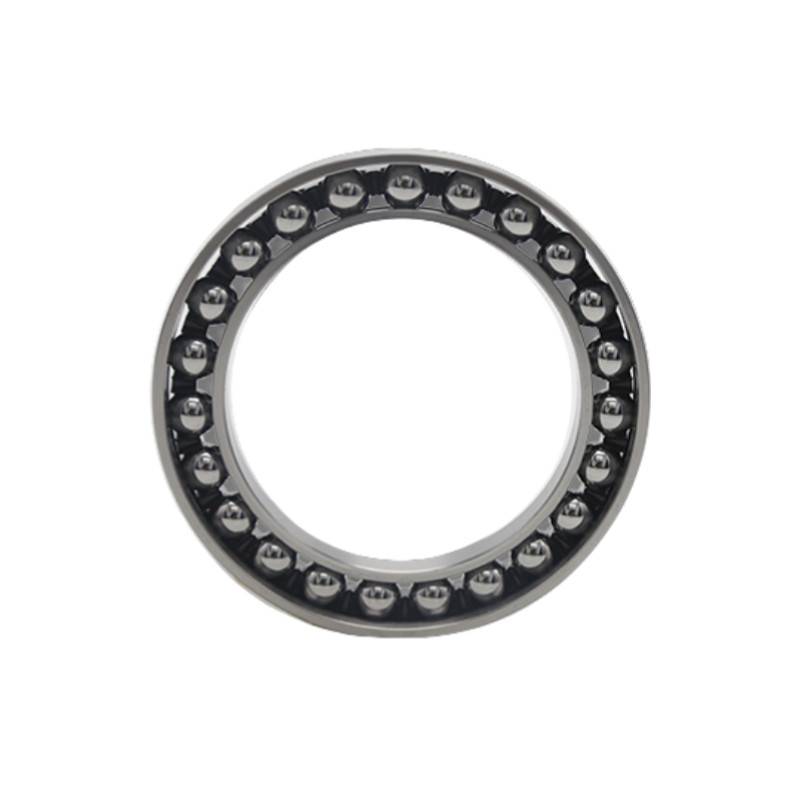

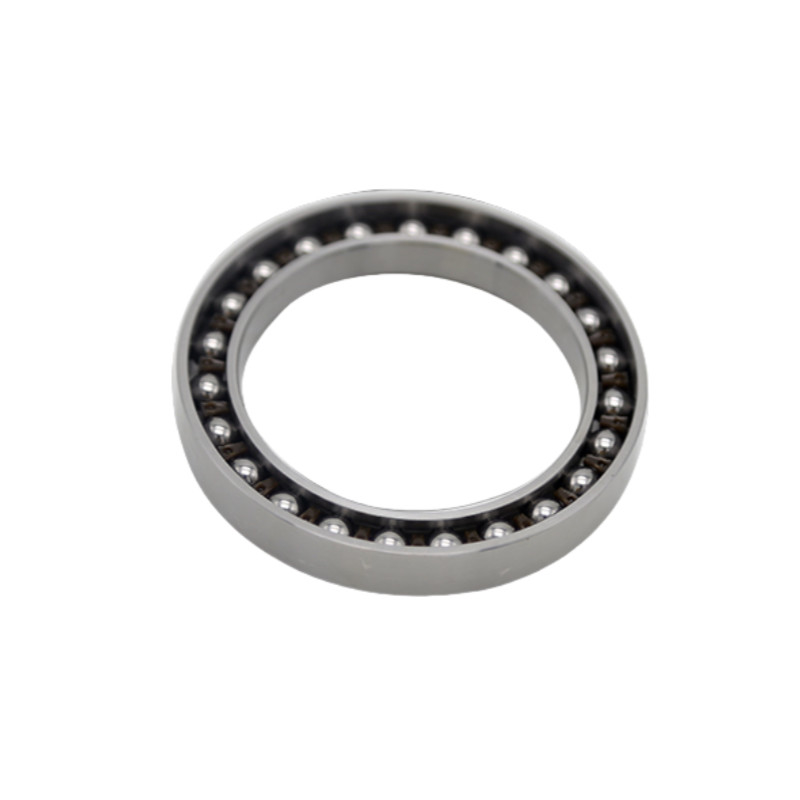

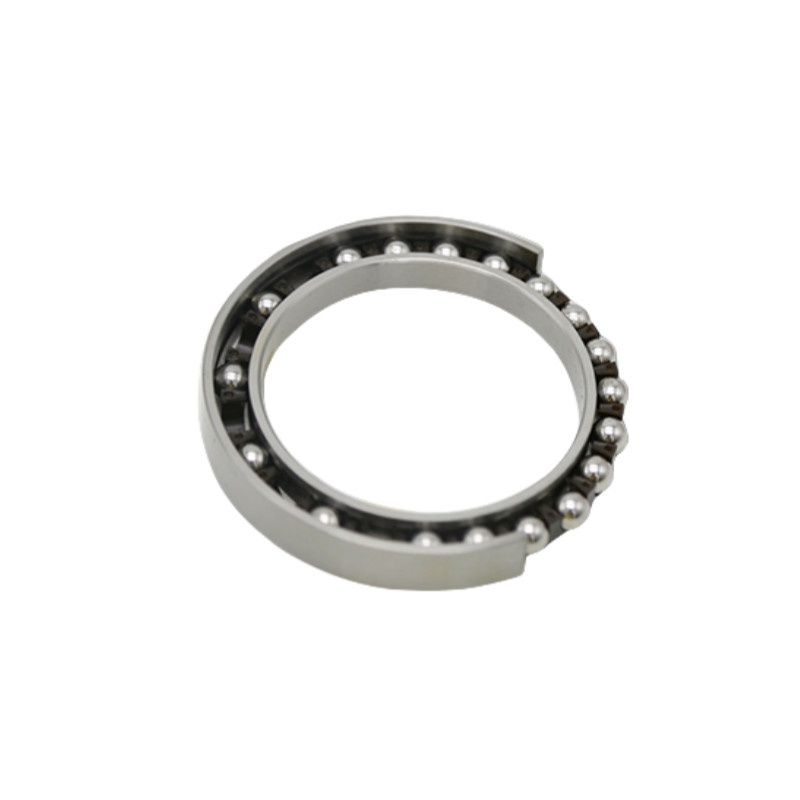

HYR bantalan fleksibel terutama menanggung tegangan bergantian. Karena ketebalan dindingnya yang tipis, ia cacat ketika dicocokkan dengan cam.Baja berkarbon kromium tinggi digunakan untuk cincin dalam dan luar dan elemen rolling, dan pengendali integral nilon digunakan untuk pengendali.
bantalan fleksibel HYR, sering digunakan dalam sistem penggerak harmonik atau pengurangi gigi presisi tinggi lainnya,adalah jenis bantalan presisi tinggi yang dirancang khusus untuk mengakomodasi deformasi tanpa mengorbankan kinerjaBantalan ini merupakan bagian integral dari aplikasi yang fleksibel dan torsi tinggi, seperti robotika, otomatisasi, dan aerospace, di mana gerakan yang halus dan tepat dengan reaksi mundur minimal sangat penting.Fleksibilitas mereka membuat mereka sangat cocok untuk tuntutan unik dari beban gelombang gear (e(misalnya, penggerak harmonik), dimana fleksibilitas memungkinkan interaksi komponen di bawah deformasi yang terkontrol.
Fitur-fitur Bantalan Meja Rotary
1.Kapasitas Beban yang Ditingkatkan:Desain roller silang atau kontak sudut memungkinkan bantalan HYR untuk menangani beban radial, aksial dan momentum secara bersamaan,membuat mereka cocok untuk aplikasi dengan permintaan beban tinggi di ruang terbatas.
2.Gerakan yang halus dan tepat:Bantalan HYR memberikan rotasi yang mulus dengan gesekan rendah, yang meminimalkan resistensi dan keausan.
3.Kompak dan Ringan:Desain tipis dan kapasitas beban tinggi membuat mereka ideal untuk sistem kompak seperti sendi robot atau drive harmonik di mana ruang terbatas.
4.Kekuatan tinggi dengan fleksibilitas:Bantalan HYR mempertahankan kekakuan tinggi meskipun mampu membengkok, memungkinkan mereka untuk berfungsi dalam kondisi deformasi tanpa mengorbankan presisi.
5.Masa pakai yang panjang:Dengan pelumasan dan pemeliharaan yang tepat, bantalan HYR memiliki ketahanan aus yang tinggi dan dapat bertahan dalam operasi yang terus menerus dan presisi tinggi selama jangka waktu yang lama.
Spesifikasi
| Model | Spesifikasi ukuran (mm) | Nilai rating | ||||||
| d | D | B | C | r | Deformasi radial maksimum | Kecepatan input | Nilai output | |
| (mm) | (r/menit) | (N.m) | ||||||
| HYR-14 | 25.07 | 33.896 | 6.35 | 6.095 | 0.3 | 0.8 | 3000 | 6 |
| HYR-17 | 30.3 | 41.722 | 6.68 | 6.16 | 0.3 | 0.9 | 3000 | 16 |
| HYR-20 | 35.56 | 49.068 | 8.13 | 7.24 | 0.3 | 1 | 3000 | 30 |
| HYR-25 | 45.212 | 61.334 | 6.3 | 9.015 | 0.3 | 1 | 3000 | 50 |
| HYR-32 | 58.928 | 79.748 | 8.64 | 11.81 | 0.3 | 1.2 | 3000 | 90 |
| HYR-40 | 71.12 | 98.171 | 10.29 | 14.475 | 0.6 | 1.5 | 3000 | 200 |
| HYR-50 | 88.9 | 122.707 | 12.7 | 18.085 | 1 | 2 | 3000 | 450 |
| HYR-65 | 117.856 | 159.312 | 15.88 | 23.495 | 1 | 2 | 3000 | 1000 |
Pengembaraan
Aplikasi
|
|
|
|
| Otomatisasi Industri | Peralatan Medis | Perlengkapan udara | Peralatan presisi |
