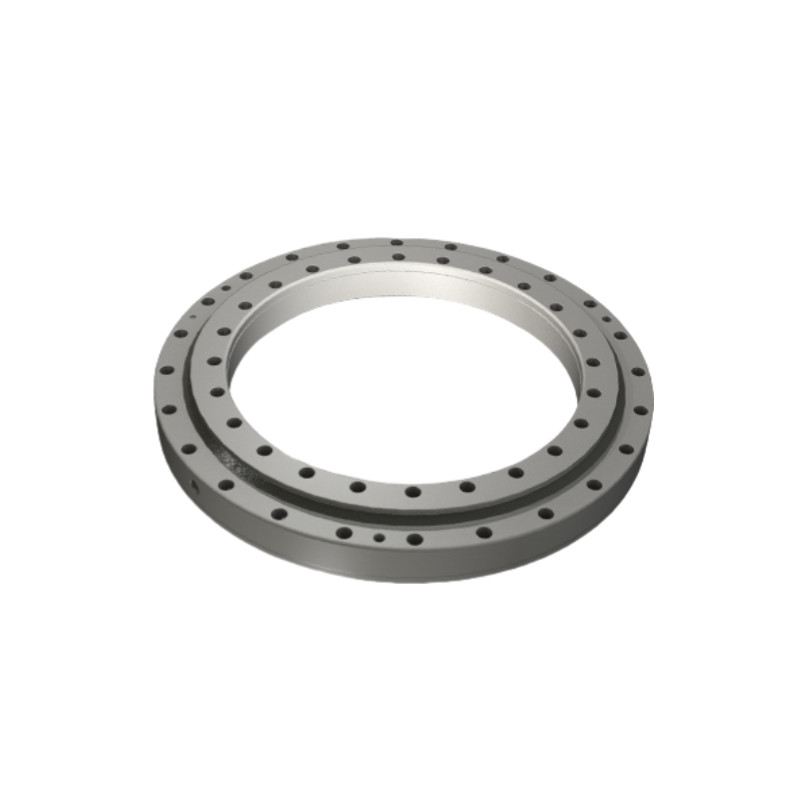

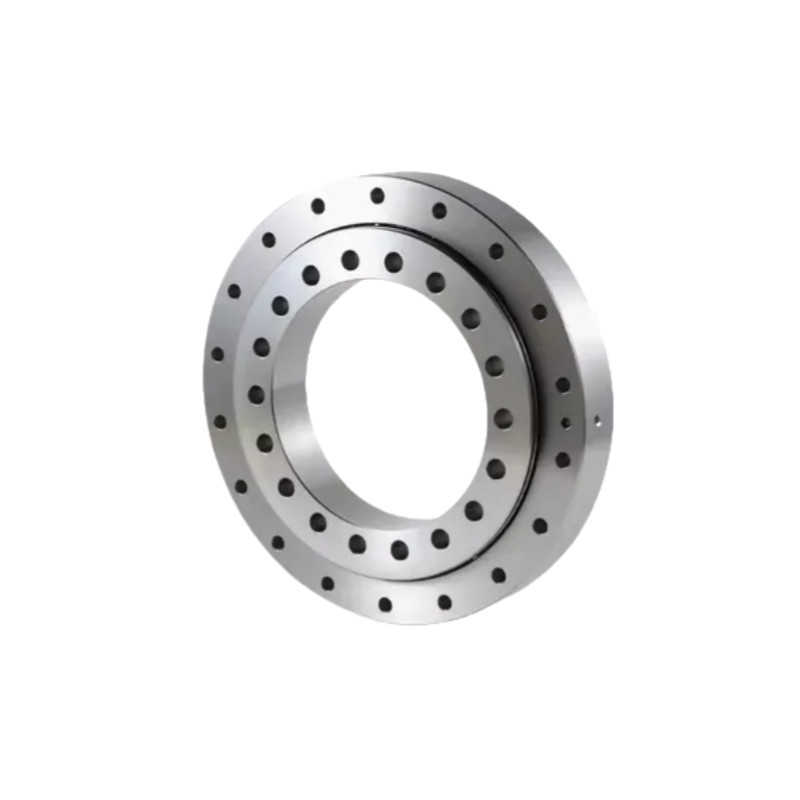

VSU Series Turntable Bearings
Pengantar
VSU seri empat titik kontak bola berputar bantalan, tanpa cincin gigi, bantalan turntable adalah produk kinerja tinggi yang dapat dipasang dengan segel, dilengkapi dengan cangkir minyak,dan disesuaikan untuk memberikan lepasan torsi optimal dalam kisaran yang sesuai dengan kebutuhan AndaKetepatannya dirancang untuk memenuhi persyaratan berbagai kondisi kerja.
VSU seri empat titik kontak bola berputar bantalan dan bantalan turntable, yang tidak termasuk cincin gigi, mampu menanggung beban radial dan aksial yang signifikan, momen membalik,dan beban komprehensif lainnyaIni adalah komponen yang sangat serbaguna yang dapat melakukan beberapa fungsi, termasuk dukungan, rotasi, transmisi, dan fiksasi.pemasangan sederhana dan perawatan yang nyaman membuat produk ini ideal untuk aplikasi berat dan kecepatan rendah, seperti mesin angkat, excavator, turntable, turbin angin, teleskop astronomi, menara tangki dan perangkat lainnya.Ini adalah produk yang sangat serbaguna yang banyak digunakan di berbagai industri.
Fitur-fitur Bantalan Turntable
1.Kapasitas beban tinggi:Bantalan turntable dapat mendukung beban radial, aksial, dan moment miring yang substansial.
2.Rotasi halus:Mereka dirancang untuk memungkinkan berputar lancar dan terus menerus bahkan di bawah beban berat.
3.Keakuratan:Beberapa bantalan dirancang dengan presisi tinggi untuk aplikasi di mana penentuan posisi yang akurat sangat penting, seperti dalam mesin atau robotika.
Cara Memilih Bantalan Putar
1.Persyaratan beban:Tentukan jenis (aksial, radial, momentum) dan besarnya beban.
2.Keakuratan:Bantalan presisi yang lebih tinggi mungkin diperlukan untuk robotika atau peralatan medis.
3.Faktor Lingkungan:Pertimbangkan debu, kelembaban, dan suhu, karena ini dapat mempengaruhi kinerja bantalan.
4.Desain pemasangan:Beberapa aplikasi mungkin mendapat manfaat dari desain yang dipasang pada flange untuk kemudahan pemasangan.
Spesifikasi
| Model |
Utama Ukuran |
Pemasangan dimensi |
Dasar Beban Nominal |
Pengumuman |
| D |
d |
B |
B1 |
H |
Bagian luar Cincin |
|
Cincin Dalam |
|
Aksial |
Radial |
| Jarak Pusat Pitch |
Lubang Pemasangan |
Jarak Pusat Pitch |
Lubang Pemasangan |
Dinamis |
Statik |
Dinamis |
Statik |
Radial |
Aksial |
| VSU200414 |
486 |
342 |
44.5 |
44.5 |
56 |
460 |
24-φ14 |
367 |
24-φ14 |
169 |
560 |
111 |
248 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200544 |
616 |
472 |
44.5 |
44.5 |
56 |
590 |
32-φ14 |
498 |
32-φ14 |
188 |
740 |
123 |
325 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200644 |
716 |
572 |
44.5 |
44.5 |
56 |
690 |
36-φ14 |
598 |
36-φ14 |
200 |
880 |
131 |
385 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200744 |
816 |
672 |
44.5 |
44.5 |
56 |
790 |
40-φ14 |
698 |
40-φ14 |
211 |
1010 |
138 |
445 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200844 |
916 |
772 |
44.5 |
44.5 |
56 |
890 |
40-φ14 |
798 |
40-φ14 |
222 |
1150 |
145 |
510 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200944 |
1016 |
872 |
44.5 |
44.5 |
56 |
990 |
44-φ14 |
898 |
44-φ14 |
231 |
1280 |
151 |
570 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU201094 |
1166 |
1022 |
44.5 |
44.5 |
56 |
1140 |
48-φ14 |
1048 |
48-φ14 |
244 |
1490 |
160 |
660 |
0 ~ 0.05 |
0 ~ 0.08 |
Menggambar
Aplikasi
Mesin berat:Digunakan dalam excavator, crane, dan peralatan konstruksi besar lainnya untuk mendukung lengan berputar atau boom.
Mesin putar industri:Digunakan untuk rotasi di mesin putar industri besar untuk manufaktur atau penyimpanan.
Robot:Bantalan turntable presisi digunakan dalam robotika di mana rotasi yang akurat sangat penting.
Turbin Angin:Ditemukan di sistem yaw dan pitch turbin angin untuk membantu menyesuaikan bilah dan orientasi.
Peralatan Medis:Versi presisi digunakan dalam peralatan pencitraan, seperti mesin CT atau MRI, untuk rotasi yang mulus.
