Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
Seri VSA
Pengantar

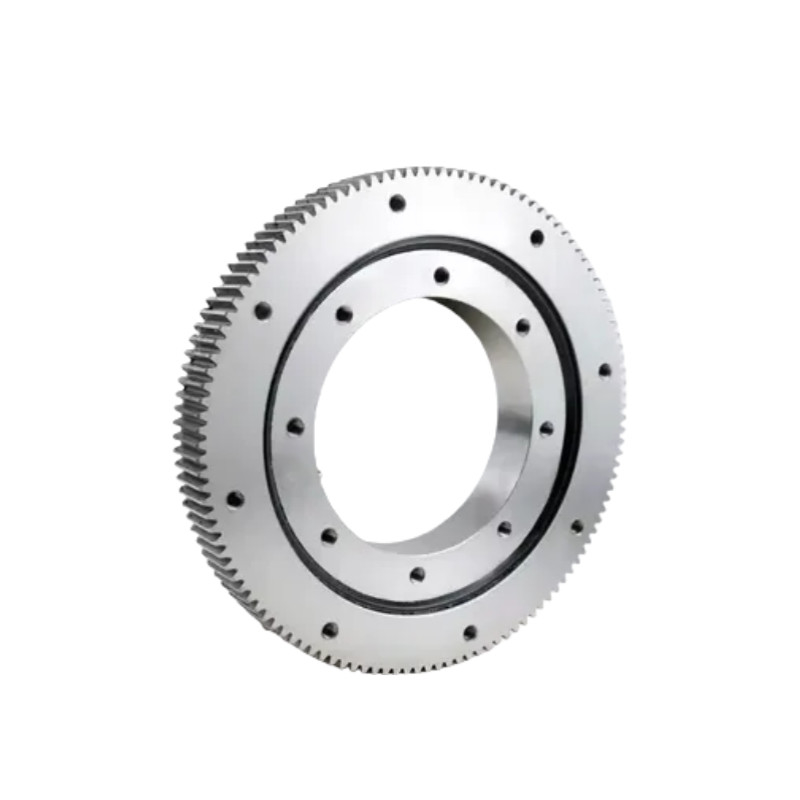

Seri VSA terdiri dari bantalan putar bola kontak empat titik dengan gigi gigi eksternal, bantalan turntable roller silang dan bantalan turntable bola kontak empat titik.Ini dapat dipasang dengan segel, dilengkapi dengan cangkir minyak, disesuaikan dengan rentang torsi clearance yang kecil dan sangat akurat, memenuhi persyaratan berbagai jenis kondisi kerja.
VSA seri empat titik kontak bola berputar bantalan mampu menanggung beban radial besar, beban aksial, moment terbalik dan beban komprehensif lainnya secara bersamaan.Ini menggabungkan beberapa fungsi seperti dukunganStruktur kompak, pemasangan sederhana dan pemeliharaan yang nyaman membuatnya ideal untuk digunakan dalam situasi berat dan kecepatan rendah, seperti mesin angkat,mesin penggaliIni adalah bantalan yang sangat serbaguna yang banyak digunakan dalam berbagai aplikasi.
Fitur-fitur Bantalan Turntable
1.Kapasitas beban tinggi:Meskipun ukurannya yang kompak, bantalan ini dapat menangani beban moment radial, aksial, dan miring yang cukup besar.
2.Low Profile:Desain mereka yang ramping dan berprofil rendah memungkinkan mereka untuk muat di ruang yang kompak, menjadikannya ideal untuk aplikasi presisi dan skala kecil.
3.Rotasi halus:Dirancang untuk memberikan rotasi yang mulus, yang penting dalam aplikasi yang membutuhkan posisi dan gerakan yang akurat.
4.Segel terintegrasi:Banyak bantalan turntable kompak dilengkapi dengan segel terintegrasi untuk melindungi dari kontaminasi dan memperpanjang umur di lingkungan yang keras.
Cara Memilih Bantalan Putar
1.Persyaratan beban:Tentukan jenis (aksial, radial, momentum) dan besarnya beban.
2.Keakuratan:Bantalan presisi yang lebih tinggi mungkin diperlukan untuk robotika atau peralatan medis.
3.Faktor Lingkungan:Pertimbangkan debu, kelembaban, dan suhu, karena ini dapat mempengaruhi kinerja bantalan.
4.Desain pemasangan:Beberapa aplikasi mungkin mendapat manfaat dari desain yang dipasang pada flange untuk kemudahan pemasangan.
Spesifikasi
| Model | Dimensi utama | Dimensi instalasi | Beban Nominal Dasar | Pengumuman | ||||||||||||||
| D | d | B | B1 | H | lakukan | M | Z | Cincin luar | Cincin Dalam | Aksial | Radial | |||||||
| Jarak Pusat Pitch | Lubang Pemasangan | Jarak Pusat Pitch | Lubang Pemasangan | Dinamis | Statik | Dinamis | Statik | Radial | Aksial | |||||||||
| VSA200414 | 503.3 | 342 | 44.5 | 44.5 | 56 | 495 | 5 | 99 | 455 | 20-M12 dengan kedalaman 20 | 368 | 24-φ14 | 169 | 560 | 111 | 248 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA202544 | 640.3 | 472 | 44.5 | 44.5 | 56 | 630 | 6 | 105 | 585 | 28-M12 dengan kedalaman 20 | 498 | 32-φ14 | 188 | 740 | 123 | 325 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200644 | 742.3 | 572 | 44.5 | 44.5 | 56 | 732 | 6 | 122 | 685 | 32-M12 dengan kedalaman 20 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200744 | 838.1 | 672 | 44.5 | 44.5 | 56 | 828 | 6 | 138 | 785 | 36-M12 dengan kedalaman 20 | 698 | 40-φ14 | 211 | 1010 | 138 | 445 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200844 | 950.1 | 772 | 44.5 | 44.5 | 56 | 936 | 8 | 117 | 885 | 36-M12 dengan kedalaman 20 | 798 | 40-φ14 | 222 | 1150 | 145 | 510 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200944 | 1046.1 | 872 | 44.5 | 44.5 | 56 | 1032 | 8 | 129 | 985 | 40-M12 dengan kedalaman 20 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA201094 | 1198.1 | 1024 | 44.5 | 44.5 | 56 | 1184 | 8 | 148 | 1135 | 44-M12 dengan kedalaman 20 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0 ~ 0.05 | 0 ~ 0.08 |
Menggambar
Aplikasi
|
|
|
|
| Otomatisasi Industri | Peralatan Medis | Perlengkapan udara | Peralatan presisi |
