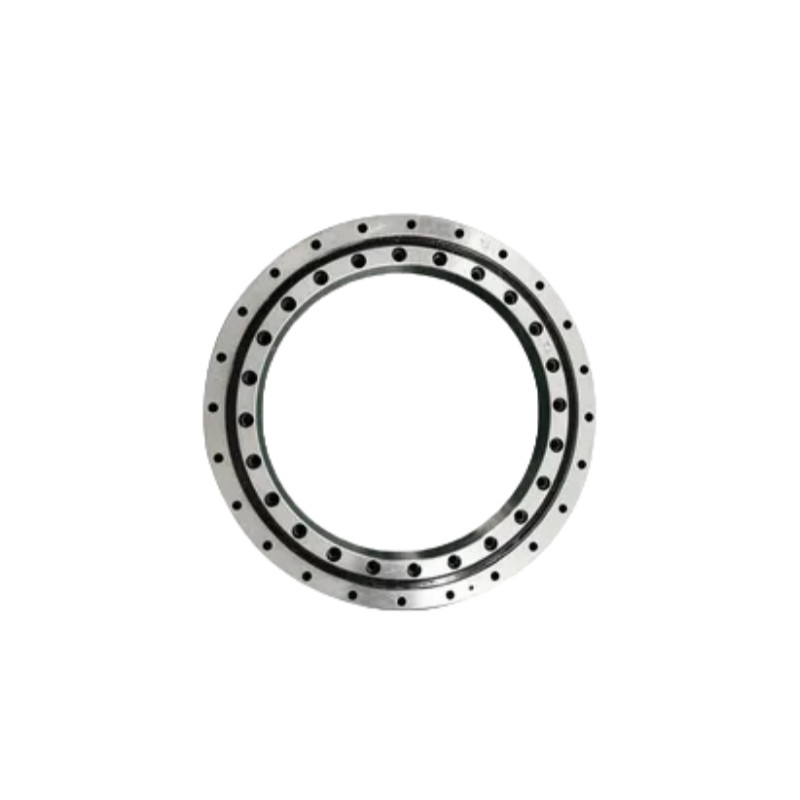

High Precision XSU14 Series Crossed Roller Swing Ring Bearing Turntable Penggunaan

Bantalan cincin putar presisi tinggi

Bantalan cincin putar turntable

Bantalan roda berputar silang presisi tinggi

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Seri XSU14

Hubungi Kami

Minta Kutipan

High Precision XSU14 Series Crossed Roller Swing Ring Bearing Turntable Penggunaan

Rincian produk

Model:

XSU140414 sampai XSU141094

Produk:

Bantalan Meja Putar XSU14

Bahan:

Bearing Baja, Stainless Steel, Bahan Plastik/Polimer, Pelumas, Bahan Keramik

Lingkar dalam:

343 hingga 1024mm

Cincin Luar:

485 hingga 1164mm

44,5 mm

56 mm

Izin:

0,01~0,03

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Serial RV Robot Bantalan Khusus Untuk Robot Industri

Dapatkan Harga Terbaik

SHF SHG Harmonic Reducer Bearings Bearings Khusus Untuk Robot

Dapatkan Harga Terbaik

CSF CSG Harmonic Reducer Bearings Khusus Untuk Robot

Dapatkan Harga Terbaik

RB Series Industrial Automation Cross Roller Bearings ID 20mm

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

XSU14 Series Turntable Bearings

Name: High Precision XSU14 Series Crossed Roller Swing Ring Bearing Turntable Penggunaan
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seri XSU14
Availability: InStock

Pengantar

Seri XSU14 terdiri dari tiga jenis bantalan: bantalan putar roller silang, bantalan turntable roller silang dan bantalan turntable bola kontak empat titik.Semua tiga bantalan yang disediakan tanpa cincin gigiPemasangan dengan segel, cangkir minyak dan rentang kecil torsi clearance diatur juga tersedia.

Bantalan turntable mampu menanggung beban radial besar, beban aksial, moment terbalik dan beban komprehensif lainnya secara bersamaan.rotasiStrukturnya yang kompak, pemasangan yang sederhana dan pemeliharaan yang nyaman membuatnya ideal untuk aplikasi berat dan kecepatan rendah, seperti mesin angkat, excavator,mesin putar, turbin angin, teleskop astronomi, menara tangki dan perangkat lainnya.

Fitur-fitur Bantalan Turntable

1.Besi bergelombang:Roller berorientasi pada sudut 90 derajat satu sama lain, bergantian menyeberangi satu sama lain dalam jalur balap tunggal.Pengaturan unik ini memungkinkan mereka menahan beban yang kompleks dari berbagai arah.

2.Kekuatan tinggi dan presisi:Bantalan roda silang memiliki celah internal yang minimal, menghasilkan kekakuan tinggi dan deformasi rendah di bawah beban, menjadikannya ideal untuk aplikasi yang membutuhkan gerakan yang tepat.

3.Desain kompak:Bantalan ini memberikan kapasitas beban dan presisi yang tinggi dalam bentuk yang relatif kecil dan kompak, yang memungkinkan mereka untuk sesuai dengan aplikasi terbatas ruang.

4.Rotasi halus:Karena desain dan susunan rol, bantalan rol silang memungkinkan rotasi yang lancar dan terkendali, menjadikannya ideal untuk aplikasi di mana gerakan yang konsisten sangat penting.

Cara Memilih Bantalan Putar

1.Persyaratan beban:Tentukan jenis (aksial, radial, momentum) dan besarnya beban.

2.Keakuratan:Bantalan presisi yang lebih tinggi mungkin diperlukan untuk robotika atau peralatan medis.

3.Faktor Lingkungan:Pertimbangkan debu, kelembaban, dan suhu, karena ini dapat mempengaruhi kinerja bantalan.

4.Desain pemasangan:Beberapa aplikasi mungkin mendapat manfaat dari desain yang dipasang pada flange untuk kemudahan pemasangan.

Spesifikasi

Model	Dimensi Utama					Keakuratan Rotasi				Dimensi Instalasi				Beban Nominal Dasar				Pengumuman
	D	d	B	B1	H	P5				Cincin luar		Cincin Dalam		Aksial		Radial
	D	d	B	B1	H	Kea	Kia	Laut	Sia	Jarak Pusat Pitch	Lubang Pemasangan	Jarak Pusat Pitch	Lubang Pemasangan	Dinamis	Statik	Dinamis	Statik
XSU140414	485	343	44.5	44.5	56	0.06	0.06	0.04	0.04	460	24-φ14	368	24-φ14	229	520	146	250	0.01 ~ 0.03
XSU140544	614	474	44.5	44.5	56	0.07	0.06	0.04	0.04	590	32-φ14	498	32-φ14	270	680	170	330	0.01 ~ 0.03
XSU140644	714	574	44.5	44.5	56	0.08	0.07	0.05	0.05	690	36-φ14	598	36-φ14	290	800	185	395	0.01 ~ 0.04
XSU140744	814	674	44.5	44.5	56	0.08	0.08	0.05	0.05	790	40-φ14	698	40-φ14	315	930	200	445	0.01 ~ 0.04
XSU140844	914	744	44.5	44.5	56	0.09	0.08	0.05	0.05	890	40-φ14	798	40-φ14	340	1050	215	510	0.01 ~ 0.04
XSU140944	1014	874	44.5	44.5	56	0.09	0.09	0.06	0.06	990	44-φ14	898	44-φ14	360	1170	227	580	0.01 ~ 0.05
XSU141094	1164	1024	44.5	44.5	56	0.11	0.11	0.07	0.07	1140	48-φ14	1048	48-φ14	390	1360	246	670	0.01 ~ 0.05

Menggambar

High Precision XSU14 Series Crossed Roller Swing Ring Bearing Turntable Penggunaan 0

Aplikasi


Otomatisasi Industri	Peralatan Medis	Perlengkapan udara	Peralatan presisi
