Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
Seri XSI14
Pengantar

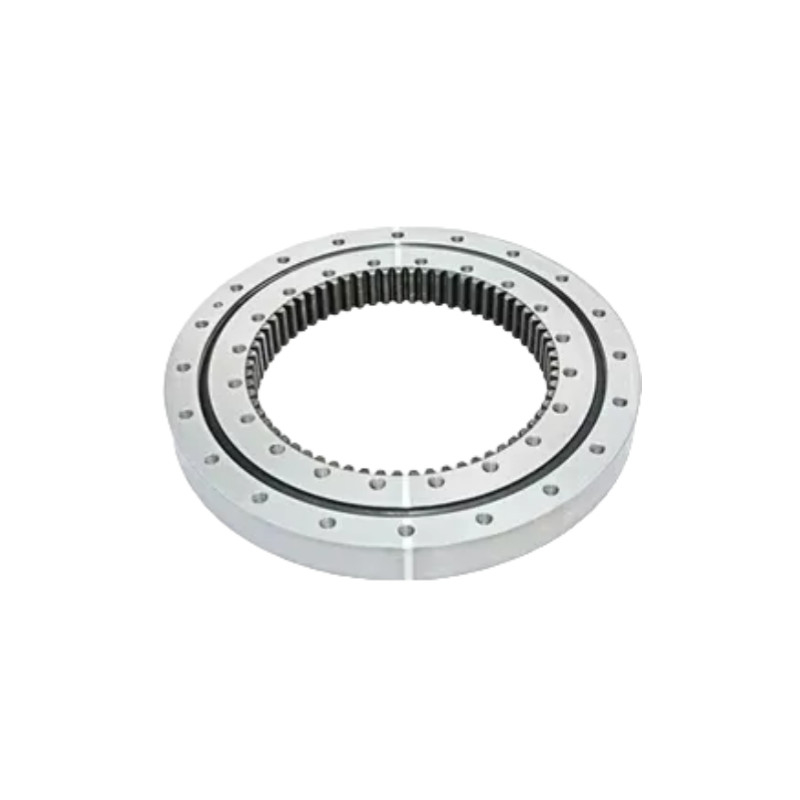

Seri XSI terdiri dari dua jenis bantalan: bantalan roda berputar silang dan bantalan bola putar empat titik.Kedua bantalan memiliki gigi bagian dalam dan dapat dipasang dengan segelMereka dirancang untuk memenuhi persyaratan akurasi dari berbagai kondisi kerja.
Bantalan turntable roda silang seri XSI mampu menanggung beban radial besar, beban aksial, momen terbalik dan beban komprehensif lainnya.Ini menggabungkan beberapa fungsi seperti dukunganStruktur kompak, pemasangan sederhana dan pemeliharaan yang nyaman membuatnya ideal untuk digunakan dalam situasi berat dan kecepatan rendah, seperti mesin angkat,mesin penggali, mesin putar, turbin angin, teleskop astronomi, menara tangki dan perangkat lainnya.
Fitur-fitur Bantalan Turntable
1.Perlengkapan internal terintegrasi:gigi gigi dikerjakan langsung pada cincin dalam (atau dalam beberapa desain, cincin luar),memungkinkan keterlibatan langsung dengan pinion atau motor untuk rotasi terkontrol tanpa memerlukan komponen gigi tambahan.
2.Pengaturan Rol Cross:Roller diposisikan pada sudut 90 derajat satu sama lain dalam pola silang, mendukung beban yang kompleks, termasuk moment aksial, radial, dan miring.
3.Kompak dan hemat ruang:Dengan mengintegrasikan gigi ke dalam cincin dalam bantalan, desain ini menghilangkan kebutuhan untuk gigi terpisah, menghemat ruang dan menyederhanakan sistem.
4.Beban tinggi dan Moment Handling:Konfigurasi roller silang memungkinkan bantalan untuk menangani beban berat dengan kekakuan tinggi, membuatnya cocok untuk aplikasi yang menuntut.
5.Keakuratan yang ditingkatkan:Bantalan roda silang memiliki celah internal yang minimal, memberikan rotasi yang stabil dan presisi tinggi yang penting untuk aplikasi yang membutuhkan posisi yang akurat.
Cara Memilih Bantalan Putar
1.Persyaratan beban:Tentukan jenis (aksial, radial, momentum) dan besarnya beban.
2.Keakuratan:Bantalan presisi yang lebih tinggi mungkin diperlukan untuk robotika atau peralatan medis.
3.Faktor Lingkungan:Pertimbangkan debu, kelembaban, dan suhu, karena ini dapat mempengaruhi kinerja bantalan.
4.Desain pemasangan:Beberapa aplikasi mungkin mendapat manfaat dari desain yang dipasang pada flange untuk kemudahan pemasangan.
Spesifikasi
| Model | Dimensi Utama | Keakuratan Rotasi | Dimensi Instalasi | Beban Nominal Dasar | Pengumuman | ||||||||||||||
| D | d | H | lakukan | M | Z | P5 | Cincin luar | Cincin Dalam | Aksial | Radial | |||||||||
| Kea | Kia | Laut | Sia | Jarak Pusat Pitch | Lubang Pemasangan | Jarak Pusat Pitch | Lubang Pemasangan | Dinamis | Statik | Dinamis | Statik | ||||||||
| XSI140414 | 484 | 325 | 56 | 335 | 5 | 67 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 375 | 24-M12 dengan kedalaman 20 | 229 | 520 | 146 | 250 | 0.01 ~ 0.03 |
| XSI140544 | 614 | 444 | 56 | 456 | 6 | 76 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 505 | 32-M12 dengan kedalaman 20 | 270 | 680 | 170 | 330 | 0.01 ~ 0.03 |
| XSI140644 | 714 | 546 | 56 | 558 | 6 | 93 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 605 | 36-M12 dengan kedalaman 20 | 290 | 800 | 185 | 395 | 0.01 ~ 0.04 |
| XSI140744 | 914 | 325 | 56 | 660 | 6 | 110 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 705 | 40-M12 dengan kedalaman 20 | 315 | 930 | 200 | 455 | 0.01 ~ 0.04 |
| XSI140844 | 914 | 444 | 56 | 752 | 8 | 94 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 805 | 40-M12 dengan kedalaman 20 | 340 | 1050 | 215 | 510 | 0.01 ~ 0.04 |
| XSI140944 | 1014 | 546 | 56 | 856 | 8 | 107 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 905 | 44-M12 dengan kedalaman 20 | 360 | 1170 | 227 | 580 | 0.01 ~ 0.05 |
| XSI141094 | 1164 | 325 | 56 | 1000 | 8 | 125 | 0.11 | 0.11 | 0.07 | 0.07 | 1091 | 48-φ14 | 1055 | 48-M12 dengan kedalaman 20 | 390 | 1360 | 246 | 670 | 0.01 ~ 0.05 |
Menggambar
Aplikasi
|
|
|
|
| Otomatisasi Industri | Peralatan Medis | Perlengkapan udara | Peralatan presisi |
