Deskripsi Produk

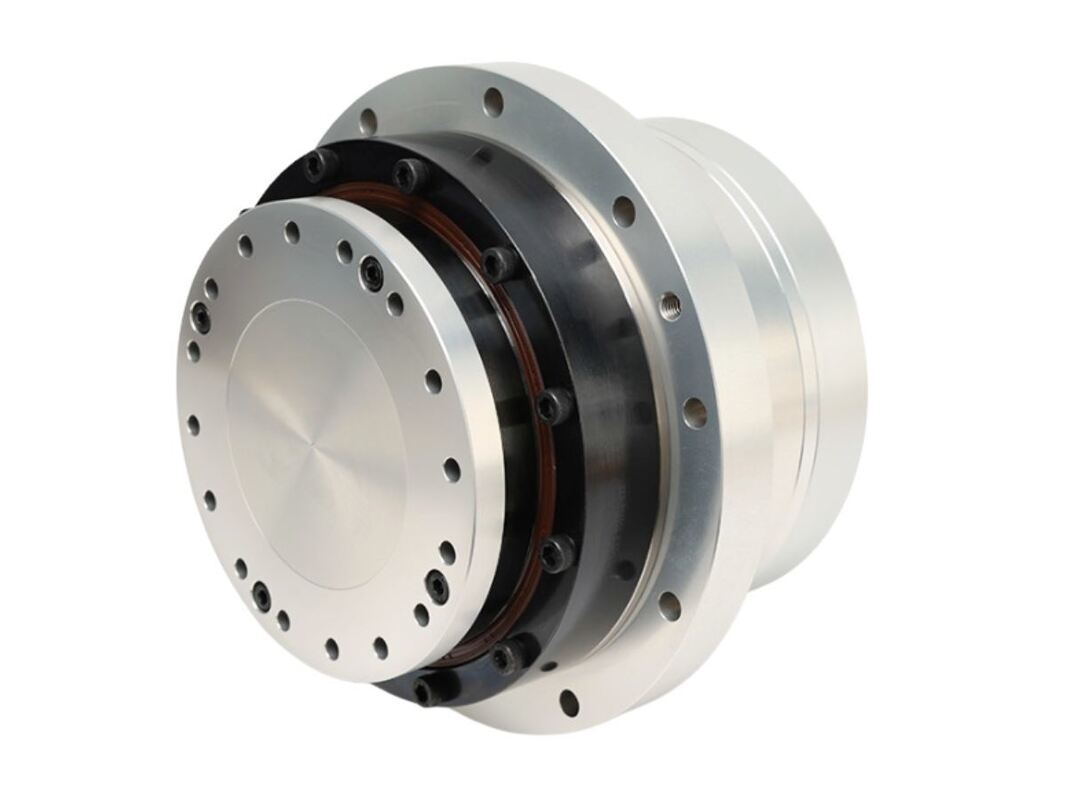

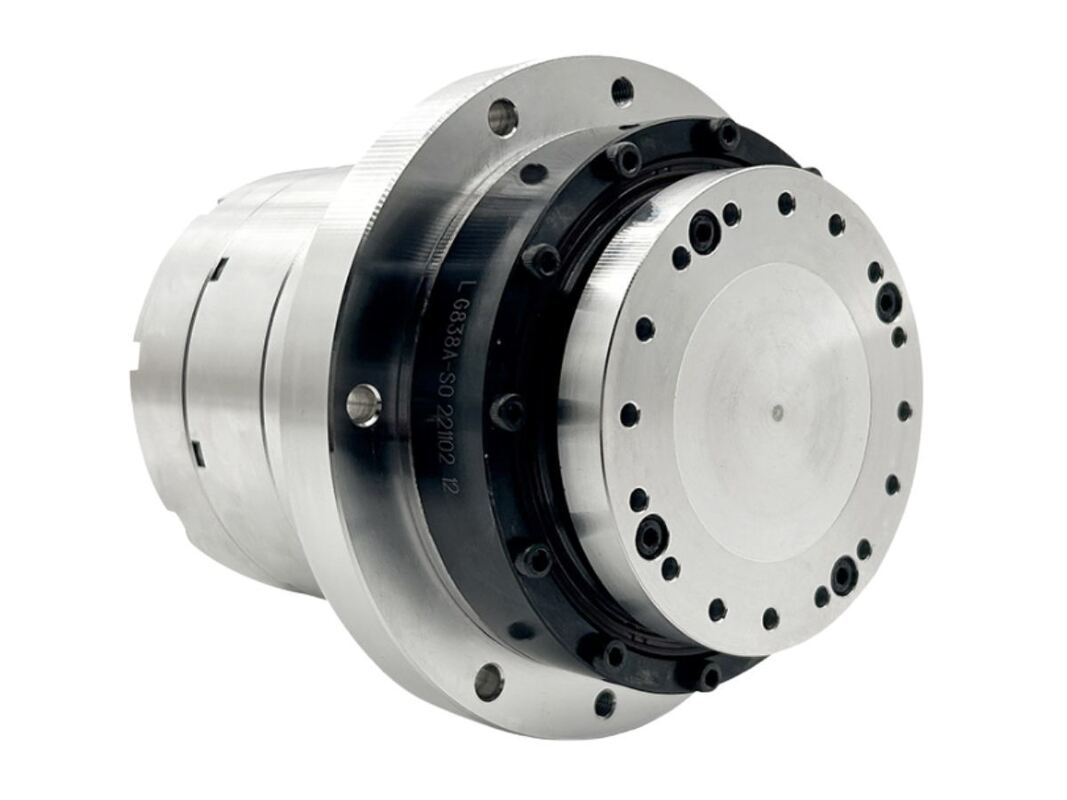

Flangin Servo Harmonic Rotary Actuator Terintegrasi

HASF Solid Standard Harmonic Servo Rotary Actuator mencakup model penggerak harmonik 11, 14, 17, 20, dan 25, menawarkan rentang torsi nominal antara 4 N · m dan 133 N · m.Ini dilengkapi dengan multi-turn absolute encoder yang memanfaatkan protokol Tamagawa, dengan resolusi 23 bit untuk putaran tunggal dan 16 bit untuk multi-putaran. model khusus ini meningkatkan desain padat HASF standar dengan menggabungkan flange terintegrasi,yang memfasilitasi pemasangan ketika pemasangan langsung permukaan ujung tidak praktisFlange meningkatkan dukungan untuk beban aksial dan radial dan meningkatkan ketahanan terhadap getaran dan dampak.

Fitur dari Harmonic Servo Rotary Actuator

Pemasangan yang Kuat dan Dapat Dipercaya
Desain flange berbentuk cakram menjamin lubang baut berjarak rata untuk instalasi kontak wajah yang dapat diandalkan, mendorong koneksi yang kuat antara motor, drive harmonik, dan bagian-bagian yang berdekatan.

Proses Pemasangan yang Sederhana
Dengan pemasangan wajah-kontak, tidak ada persyaratan untuk keselarasan poros yang tepat, yang mempercepat dan menyederhanakan perakitan sistem.

Biaya Kalibrasi yang Lebih Rendah
Flange ini berfungsi sebagai fitur panduan untuk modul, secara signifikan mengurangi kebutuhan untuk tugas penyelarasan dan kalibrasi selama perakitan.

Perawatan dan Penggantian yang Sederhana
Modul dapat dengan mudah dilepas dengan melonggarkan baut, memungkinkan akses cepat tanpa mempengaruhi komponen tetangga, sehingga memudahkan pemeliharaan dan meminimalkan waktu henti.

Spesifikasi Aktuator Servo Rotary Harmonik

Parameter produk ((AC-220V)
Model		HASF11		HASF14			HASF17				HASF20					HASF25
Rasio Pengurangan	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161
Torsi nominal	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133
Torsi puncak	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217
Kecepatan nominal	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16
Kecepatan maksimum	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30
Listrik nominal	A	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40
Maksimal arus	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92
Torsi konstan	N·M/Arms	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38
Keakuratan Posisi Satu Arah	Arcsec	≤ 90	≤ 90	≤ 70	≤ 60	≤ 60	≤ 60	≤ 60	≤ 50	≤ 50	≤ 60	≤ 60	≤ 60	≤ 50	≤ 50	≤ 60	≤ 50	≤ 50	≤ 40	≤ 40
Mengulangi Keakuratan Posisi	Arcsec	≤ 20	≤ 20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
Ketegangan miring	X104N.m/rad	4		8			15				24					38
Ketegangan Torsional	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6
Resistensi Fase Motor	Ohma ((20°C)	12		7.5			2.6				2.6					3.55
Induktansi Fase Motor	Tidak.	9.5		11.5			6.7				6.7					10
Konstan EMF Belakang	Vrms/Krpm	10.5		25			25				25					40
Inersia rotor	Tanpa rem KG*m2	8.32*10^-6		3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4
Inersia rotor	Dengan rem KG*m2	8.73*10^-6		3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4
Massa (tanpa rem)	Kilo	1.17		1.66			2.2				2.4					3.6
Massa (Dengan rem)	Kilo	1.36		2			2.8				2.96					4.2
Motor Pole	Pole	10		16			16				16					16
Diameter & Panjang (Dengan/Tanpa Rem)	mm	63mmX83mm 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm
Diameter poros berongga	mm	ø10mm		ø9mm			ø13,5mm				ø16.5mm					ø17mm
Catatan	Hanya untuk referensi, silakan hubungi penjualan untuk parameter yang sebenarnya
