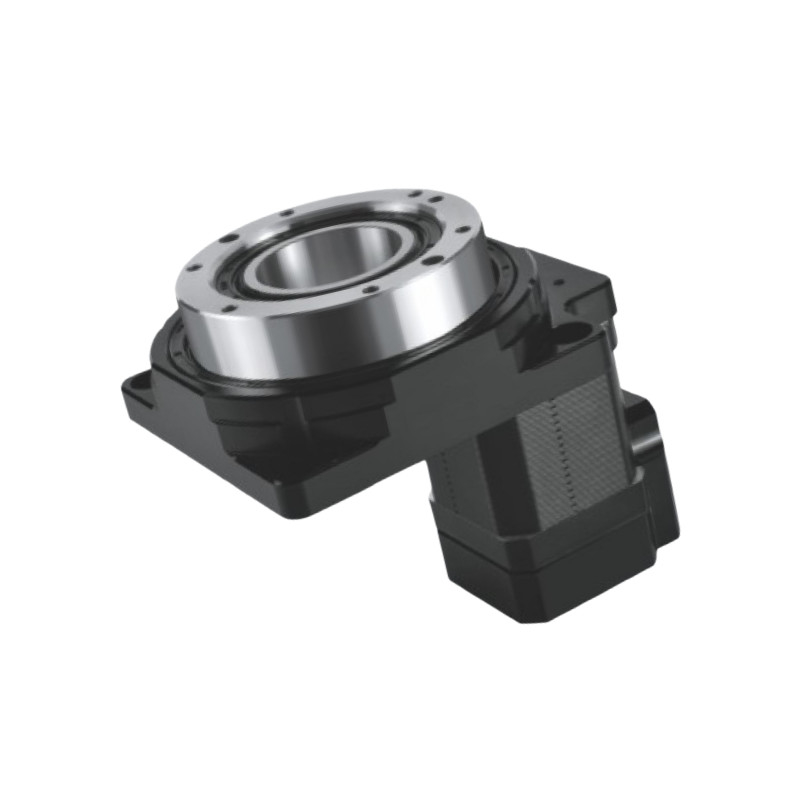

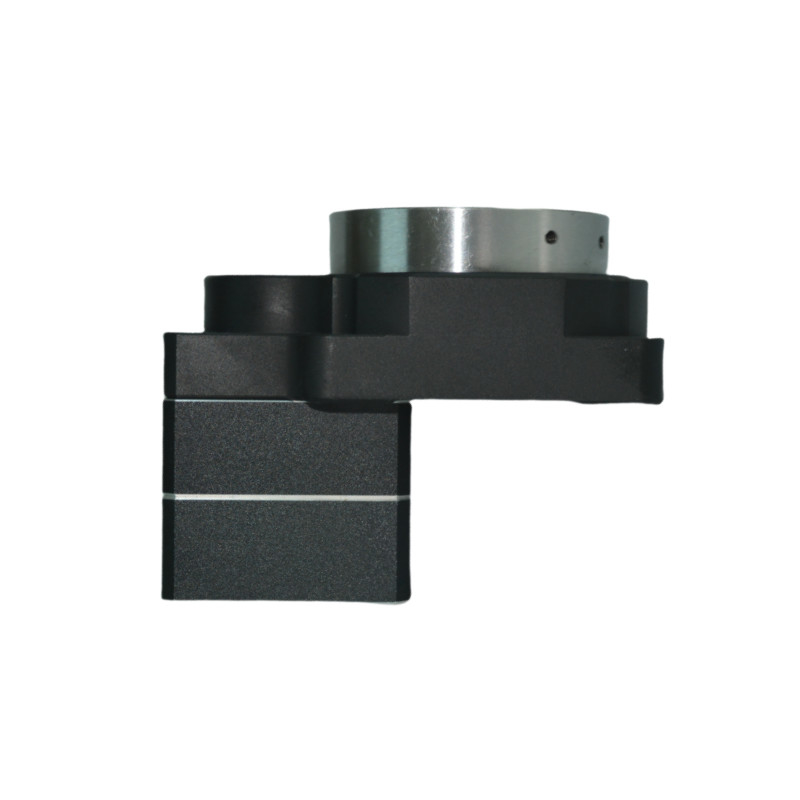

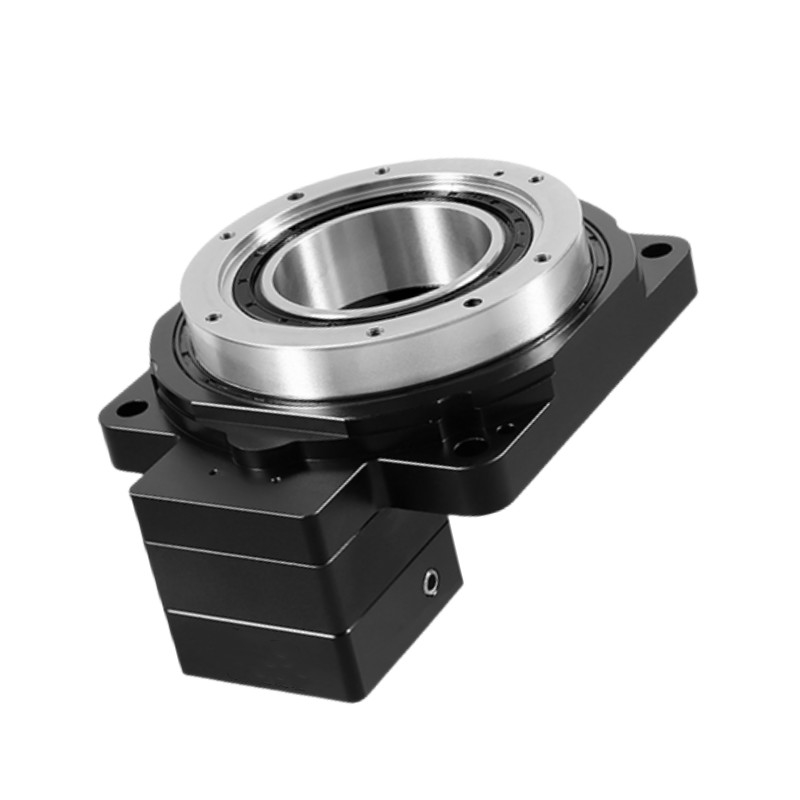

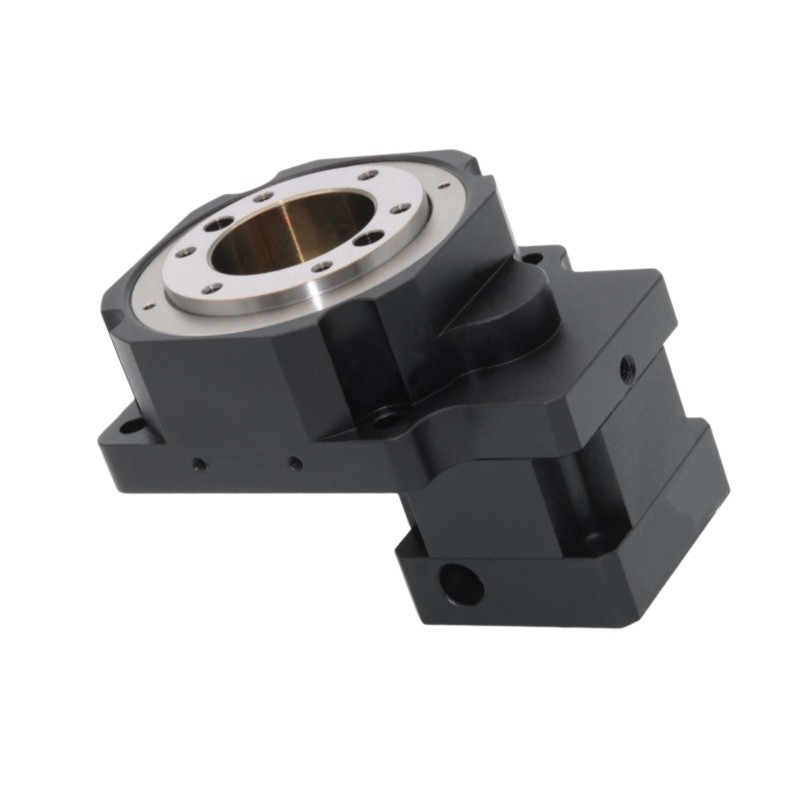

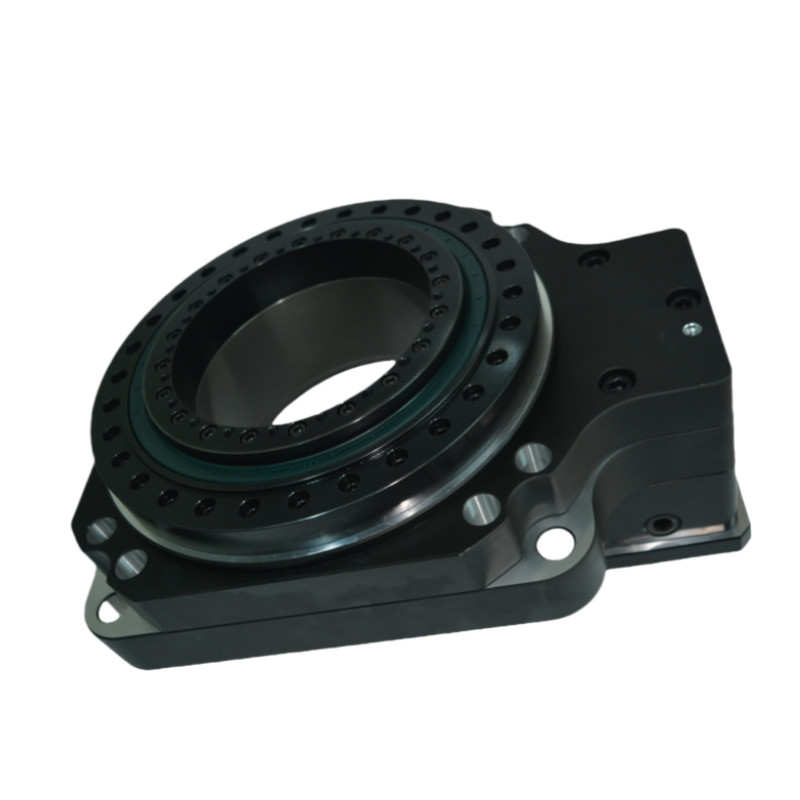

Name: Low Noise High Torque Precision Hollow Rotary Table 35mm Hollow Diameter Hollow Rotary Gearbox Actuator
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seri HRG
Availability: InStock

Rumah > Produk > Meja putar berongga >

Low Noise High Torque Precision Hollow Rotary Table 35mm Hollow Diameter Hollow Rotary Gearbox Actuator

Meja putar berongga 35 mm

Meja putar berlubang dengan torsi tinggi

Precision Hollow Rotary Table

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Seri HRG

Hubungi Kami

Minta Kutipan

Low Noise High Torque Precision Hollow Rotary Table 35mm Hollow Diameter Hollow Rotary Gearbox Actuator

Rincian produk

Produk:

Meja Putar Berongga HRG 110

Dukungan Platform Keluaran:

Bantalan Rol Bersilang

Gerakan Pergeseran:

360°（Rotasi pada sudut mana pun)

Motor yang Cocok (Ukuran):

Nomor 14-Φ50-Φ70-M4

Rasio pengurangan:

5, 10

Torsi keluaran terukur:

35nm

Torsi akselerasi maksimal:

70NM

Torsi Penghentian Darurat:

105Nm

Suhu operasi:

-10℃~90℃

Tingkat Produksi:

IP65

Tingkat Kebisingan:

≤65dB

Syarat Pembayaran & Pengiriman

Kuantitas min Order

Untuk dinegosiasikan

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Tabel Platform Berputar Akkuator Rotary Kerongkongan Untuk Gearbox Planetaris Presisi Tinggi

Dapatkan Harga Terbaik

Tinggi Precision Hollow Rotary Platform Dengan Planetary Gearbox Untuk Beban Berat Planetary Reduction Rotary Table

Dapatkan Harga Terbaik

Berat Beban Planetary Reduction Meja putar untuk tugas berat berongga panggung putar

Dapatkan Harga Terbaik

Platform Rotasi Kerongkongan Presisi Tinggi Untuk Beban Berat Meja Rotasi Pengurangan Planet

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Seri HRG 110Meja putar berongga

Platform putar berongga adalah perangkat mekanis canggih yang dirancang untuk aplikasi gerak putaran yang tepat.meningkatkan fleksibilitasnya dalam berbagai pengaturan.

Fitur Utama

Keakuratan Tinggi:

Mencapai akurasi posisi berulang kurang dari 5 detik busur, memastikan kinerja yang dapat diandalkan dalam aplikasi yang menuntut.

Kekakuan Tinggi:

Didukung oleh bantalan rol yang tepat, platform dapat menahan kekuatan radial, aksial, dan terbalik yang signifikan, memberikan kekakuan lebih dari sepuluh kali bantalan tradisional.

Kompatibilitas Motor Fleksibel:

Mudah dikonfigurasi untuk mengakomodasi berbagai merek dan jenis motor, termasuk motor servo dan stepper, melalui flange dan poros input yang dapat disesuaikan.

output torsi yang efisien:

Menggunakan mekanisme pengurangan gigi heliks satu tahap untuk meningkatkan torsi keluaran, dengan gigi yang dinilai di bawah tingkat 5 untuk presisi.

Pemuatan yang Nyaman:

Permukaan platform memungkinkan penguncian langsung benda kerja, merampingkan proses pemuatan dan meningkatkan efisiensi operasi.

Operasi yang lancar:

Dirancang untuk rotasi yang stabil dan lancar, memastikan posisi cepat dan getaran minimal selama operasi.

Konstruksi yang Kuat:

Dibangun untuk menahan berbagai tekanan operasi sambil mempertahankan kinerja tinggi, membuatnya cocok untuk aplikasi industri dan otomatisasi.

Platform putar berongga sangat ideal untuk aplikasi yang membutuhkan presisi tinggi, fleksibilitas, dan ketahanan, menjadikannya aset berharga dalam industri robotika, manufaktur, dan otomatisasi.

Model

Spesifikasi

Diameter berongga

Rasio

(mm)

HRG110-05K
HRG110-10K

110

Parameter Kinerja

HRG110-05/10K
Dukungan Platform Output	Bantalan rol silang	Kecepatan output yang diizinkan	200 putaran per menit	Inersia Rotasi	1483x10-6 kg.m2
Gerakan Shift	360° ((Menghidupkan pada setiap sudut)	Keakuratan Penentuan Posisi Berulang	± 15 detik busur	Keakuratan Posisi	≤ 30 detik busur
Motor yang cocok (ukuran)	Φ14-Φ50-Φ70-M4	Beban Aksial yang Diizinkan	2000N	Penggilingan	Lemak sintetis
Rasio Pengurangan	5, 10	Beban Radial yang Diizinkan	1200N	suhu operasi	-10°C~90°C
Torsi output nominal	35NM	Paralelisme Platform Output	0.02mm	Kehidupan Pelayanan	20000 jam
Torsi akselerasi maksimum	70NM	Limbah dari permukaan platform output	0.01mm	Tingkat Produksi	IP65
Torsi pemutusan darurat	105NM	Runout dari Output Platform Excircle	0.01mm	Tingkat Kebisingan	≤ 65dB

Gambar Rincian

Gambar

Low Noise High Torque Precision Hollow Rotary Table 35mm Hollow Diameter Hollow Rotary Gearbox Actuator 5

Instruksi pemasangan untuk Meja putar berongga

Pengemasan dan Pengiriman

Low Noise High Torque Precision Hollow Rotary Table 35mm Hollow Diameter Hollow Rotary Gearbox Actuator 7
