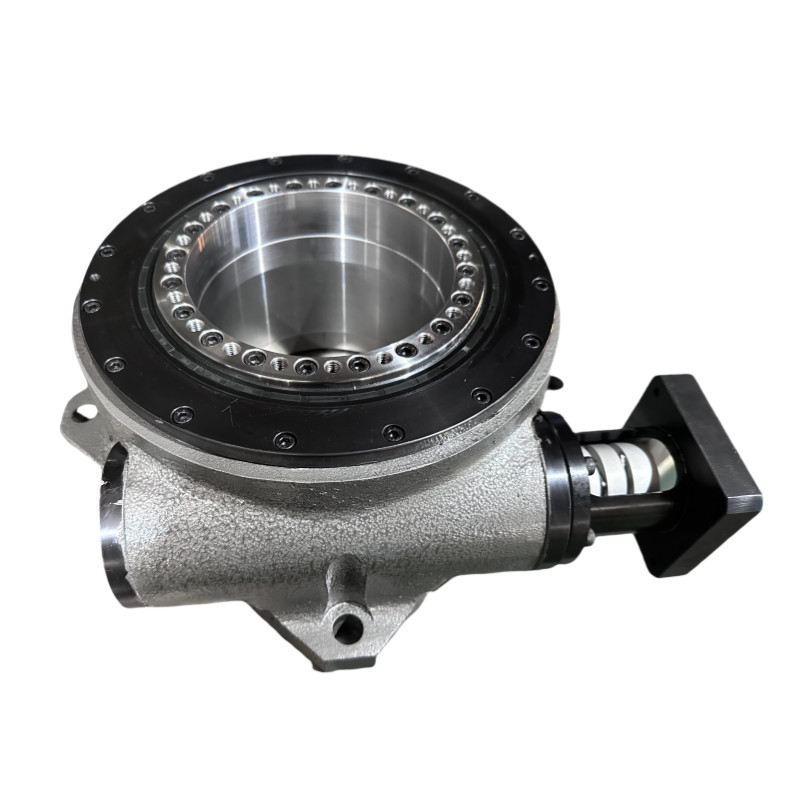

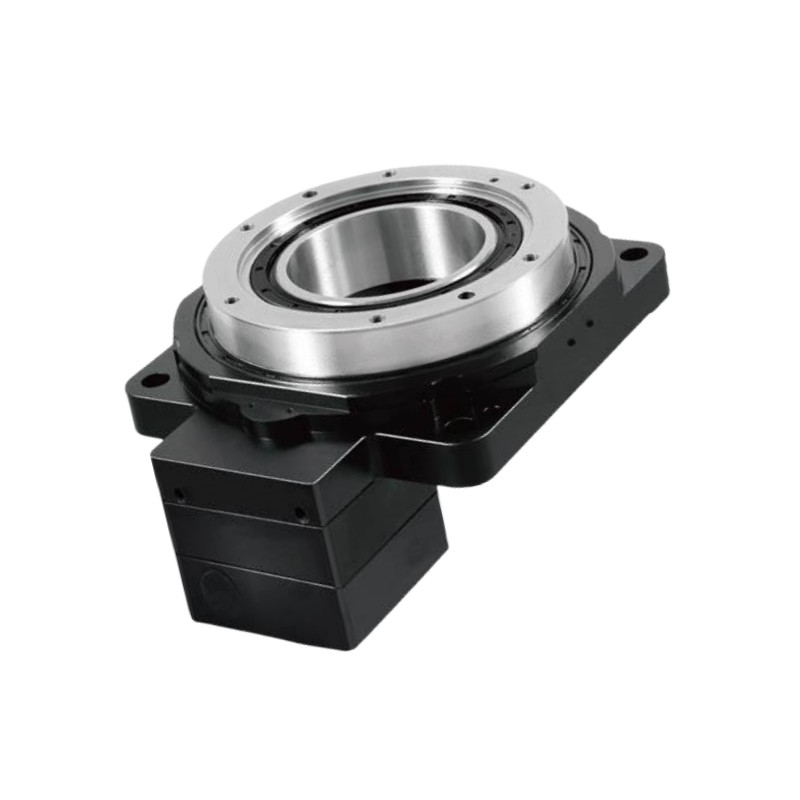

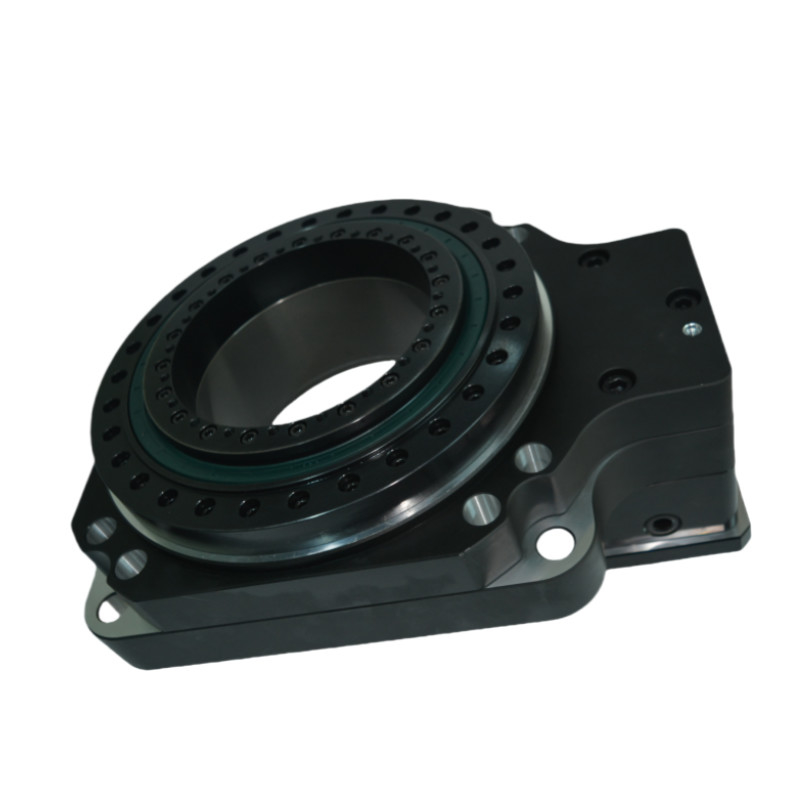

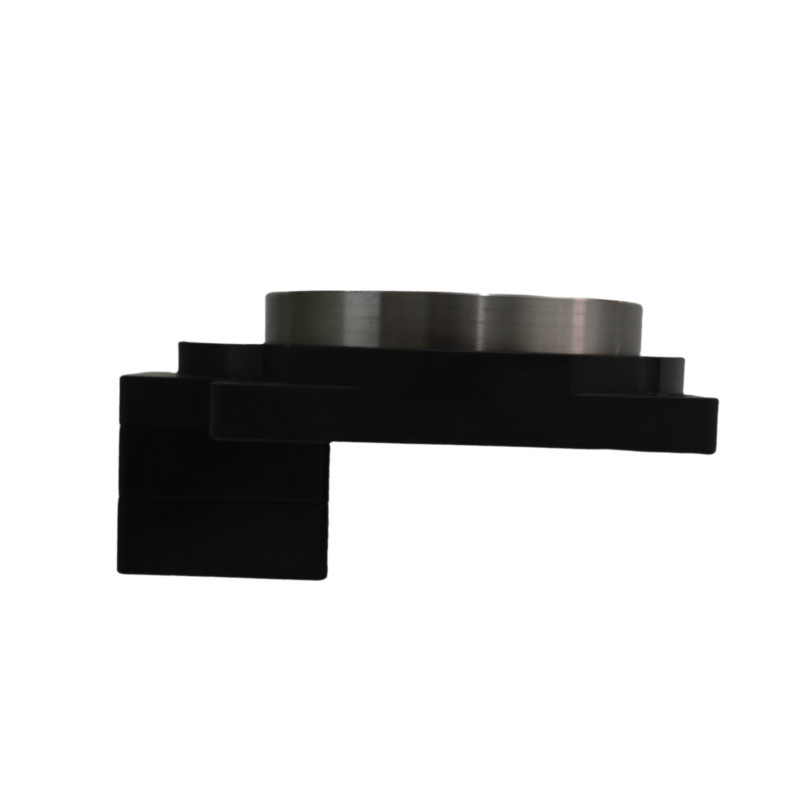

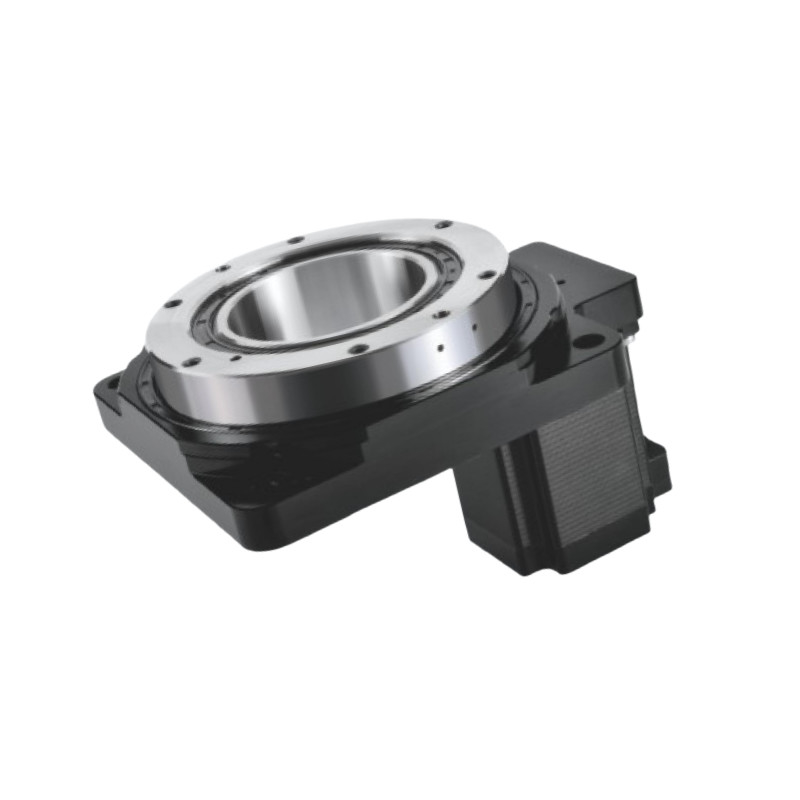

Seri HRG 170Meja putar berongga
Platform putar berongga adalah perangkat mekanis yang dirancang untuk memberikan gerakan putaran yang tepat sambil memungkinkan jalur kabel, pipa, atau komponen lainnya melalui pusatnya.Desain unik ini menawarkan beberapa keuntungan, termasuk peningkatan fleksibilitas dan kenyamanan dalam berbagai aplikasi.
Karakteristik Utama
Desain Kosong:
Pembukaan pusat memungkinkan rute kabel, selang, atau elemen lain, mengurangi kekacauan dan menyederhanakan pengaturan di ruang sempit.
Gerakan presisi:
Dirancang untuk akurasi tinggi, platform dapat mencapai toleransi posisi berulang kurang dari 5 detik busur, membuatnya cocok untuk aplikasi yang membutuhkan gerakan yang tepat.
Konstruksi yang Kuat:
Sering didukung oleh bantalan rol silang berkualitas tinggi, platform dapat menangani beban dan kekuatan yang signifikan, memberikan kekakuan dan stabilitas yang luar biasa.
Kompatibilitas Fleksibel:
Dirancang untuk mengakomodasi berbagai jenis motor, termasuk servo dan stepper motor, melalui flanges yang dapat disesuaikan dan poros input.
Aplikasi:
Umum digunakan dalam robotika, otomatisasi, mesin CNC, peralatan medis, dan banyak bidang lain yang membutuhkan gerakan rotasi yang dapat diandalkan dan tepat.
 |
Model |
Spesifikasi |
Diameter berongga |
Rasio |
| (mm) |
(mm) |
|
HRG170-10K
HRG170-18K
|
170 |
72 |
10
18
|
Parameter Kinerja
| HRG170-10/18K |
| Dukungan Platform Output |
Bantalan rol silang |
Kecepatan output yang diizinkan |
200 putaran per menit |
Inersia Rotasi |
27619x10-6 kg.m2 |
| Gerakan Shift |
360° ((Menghidupkan pada setiap sudut) |
Keakuratan Penentuan Posisi Berulang |
± 15 detik busur |
Keakuratan Posisi |
≤ 30 detik busur |
| Motor yang cocok (ukuran) |
Φ19-Φ70-Φ90-M6 |
Beban Aksial yang Diizinkan |
3000N |
Penggilingan |
Lemak sintetis |
| Rasio Pengurangan |
10 |
18 |
Beban Radial yang Diizinkan |
2000N |
suhu operasi |
0-10°C~90°C |
| Torsi output nominal |
55NM |
45NM |
Paralelisme Platform Output |
0.02mm |
Kehidupan Pelayanan |
20000 jam |
| Torsi akselerasi maksimum |
99NM |
81NM |
Limbah dari permukaan platform output |
0.01mm |
Tingkat Produksi |
IP65 |
| Torsi pemutusan darurat |
165NM |
135NM |
Runout dari Output Platform Excircle |
0.01mm |
Tingkat Kebisingan |
≤ 65dB |
Gambar Rincian
Gambar
Instruksi pemasangan untuk Meja putar berongga
Aplikasi Platform Rotary Hollow
Robotika:
Digunakan dalam lengan robot dan manipulator untuk posisi dan gerakan yang tepat dalam tugas perakitan dan penanganan bahan.
Sistem Otomasi:
Terintegrasi ke dalam jalur produksi otomatis untuk tugas-tugas seperti penyortiran, kemasan, dan paletisasi, di mana gerakan rotasi yang akurat sangat penting.
Mesin CNC:
Digunakan dalam mesin CNC untuk putaran tepat benda kerja selama penggilingan, pengeboran, dan operasi memutar.
Peralatan Medis:
Digunakan dalam perangkat medis seperti sistem pencitraan, robot bedah, dan otomatisasi laboratorium untuk posisi dan gerakan yang akurat.
Aerospace dan Pertahanan:
Digunakan dalam simulator penerbangan, sistem radar, dan UAV untuk orientasi dan stabilisasi yang tepat.
Telekomunikasi:
Digunakan dalam sistem penentuan posisi antena untuk memastikan keselarasan yang akurat untuk transmisi sinyal yang optimal.
Uji dan Pengukuran:
Terintegrasi ke dalam peralatan pengujian untuk memutar sampel atau komponen untuk mengevaluasi kinerja di bawah berbagai kondisi.
Hiburan dan Media:
Digunakan dalam rig kamera dan sistem pencahayaan untuk gerakan halus dan terkontrol dalam produksi film dan acara langsung.
Peralatan Industri:
Digunakan dalam transporter dan sistem pemisahan di mana gerakan rotasi diperlukan untuk penanganan material yang efisien.
Penelitian dan Pengembangan:
Digunakan di laboratorium dan fasilitas penelitian untuk pengaturan eksperimental yang membutuhkan penyesuaian sudut yang tepat.
