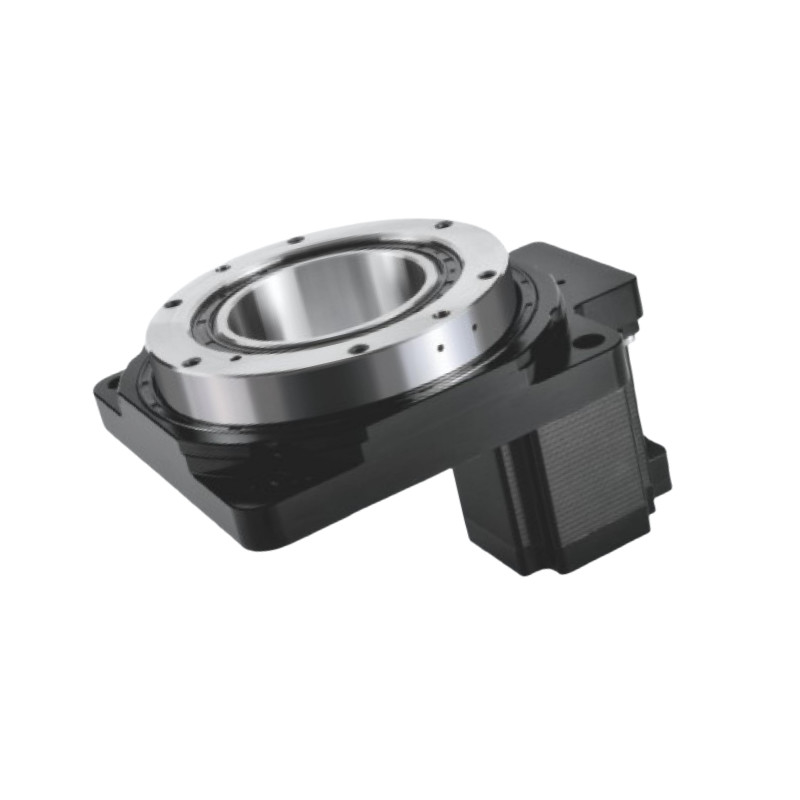

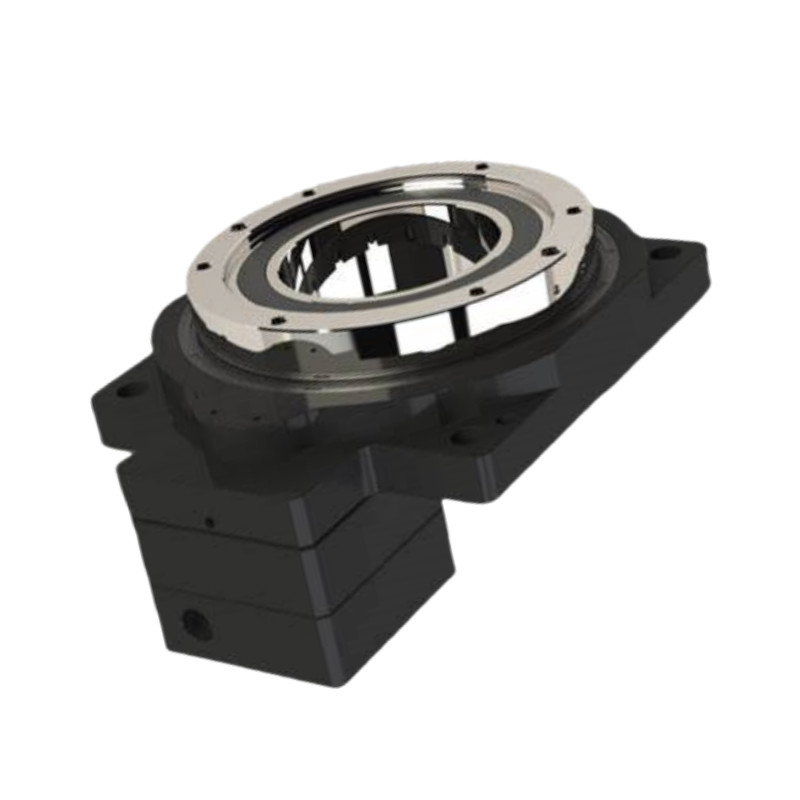

Seri HRG 200Meja putar berongga
Platform putar berongga adalah perangkat mekanis yang dirancang untuk memberikan gerakan putaran yang tepat sambil memungkinkan jalur kabel, pipa, atau komponen lainnya melalui pusatnya.Desain unik ini menawarkan beberapa keuntungan, termasuk peningkatan fleksibilitas dan kenyamanan dalam berbagai aplikasi.
Struktur Platform Rotary Berongga
Bingkai dasar:
Dukungan dasar yang menampung semua komponen lainnya.
Disk berputar:
Platform utama yang berputar di sekitar sumbu pusat. Di situlah benda kerja dipasang dan biasanya dirancang untuk presisi tinggi.
Hollow Center:
Pembukaan pusat yang memungkinkan jalur kabel, pipa, atau komponen lainnya, memungkinkan instalasi yang lebih bersih dan rute yang lebih mudah.
Bantalan rol silang:
Bantalan presisi yang mendukung disk berputar. Konfigurasi mereka memungkinkan kapasitas beban dan kekakuan yang tinggi, memastikan rotasi yang lancar.
Mekanisme Penggerak:
Ini termasuk motor (biasanya servo atau stepper motor) dan gigi terkait (seperti gigi heliks) yang menyediakan torsi dan kontrol yang diperlukan untuk rotasi.
Mekanisme Kualifikasi yang Bisa Disesuaikan:
Sebuah sistem yang memungkinkan untuk fine-tuning celah antara gigi untuk meminimalkan reaksi dan meningkatkan akurasi posisi.
Poros Input dan Flange:
Komponen yang menghubungkan motor ke platform. Antarmuka yang dapat disesuaikan memungkinkan kompatibilitas dengan berbagai merek dan jenis motor.
Antarmuka Kontrol:
Komponen atau sistem elektronik yang mengelola operasi motor, memberikan kontrol atas kecepatan rotasi, arah, dan posisi.
Titik Pemasangan:
Lokasi di platform untuk mengamankan benda kerja atau perlengkapan, memastikan stabilitas selama operasi.
Parameter Kinerja
| HRG200-10K |
| Dukungan Platform Output |
Bantalan rol silang |
Kecepatan output yang diizinkan |
200 putaran per menit |
Inersia Rotasi |
27169x10-6 kg.m2 |
| Gerakan Shift |
360° ((Menghidupkan pada setiap sudut) |
Keakuratan Penentuan Posisi Berulang |
± 15 detik busur |
Keakuratan Posisi |
≤ 30 detik busur |
| Motor yang cocok (ukuran) |
Φ19-Φ70-Φ90-M6 |
Beban Aksial yang Diizinkan |
4000N |
Penggilingan |
Lemak sintetis |
| Rasio Pengurangan |
10 |
Beban Radial yang Diizinkan |
2500N |
suhu operasi |
-10°C~90°C |
| Torsi output nominal |
112NM |
Paralelisme Platform Output |
0.02mm |
Kehidupan Pelayanan |
20000 jam |
| Torsi akselerasi maksimum |
201.6NM |
Limbah dari permukaan platform output |
0.01mm |
Tingkat Produksi |
IP65 |
| Torsi pemutusan darurat |
336NM |
Runout dari Output Platform Excircle |
0.01mm |
Tingkat Kebisingan |
≤ 65dB |
| HRG200-18K |
| Dukungan Platform Output |
Bantalan rol silang |
Kecepatan output yang diizinkan |
200 putaran per menit |
Inersia Rotasi |
27169x10-6 kg.m2 |
| Gerakan Shift |
360° ((Menghidupkan pada setiap sudut) |
Keakuratan Penentuan Posisi Berulang |
± 15 detik busur |
Keakuratan Posisi |
≤ 30 detik busur |
| Motor yang cocok (ukuran) |
Φ19-Φ70-Φ90-M6 |
Beban Aksial yang Diizinkan |
4000N |
Penggilingan |
Lemak sintetis |
| Rasio Pengurangan |
18 |
Beban Radial yang Diizinkan |
2500N |
suhu operasi |
-10°C~90°C |
| Torsi output nominal |
85NM |
Paralelisme Platform Output |
0.02mm |
Kehidupan Pelayanan |
20000 jam |
| Torsi akselerasi maksimum |
153NM |
Limbah dari permukaan platform output |
0.01mm |
Tingkat Produksi |
IP65 |
| Torsi pemutusan darurat |
680NM |
Runout dari Output Platform Excircle |
0.01mm |
Tingkat Kebisingan |
≤ 65dB |
Gambar
Instruksi pemasangan untuk Meja putar berongga
Aplikasi Platform Rotary Hollow
Robotika:
Digunakan dalam lengan robot dan manipulator untuk posisi dan gerakan yang tepat dalam tugas perakitan dan penanganan bahan.
Sistem Otomasi:
Terintegrasi ke dalam jalur produksi otomatis untuk tugas-tugas seperti penyortiran, kemasan, dan paletisasi, di mana gerakan rotasi yang akurat sangat penting.
Mesin CNC:
Digunakan dalam mesin CNC untuk putaran tepat benda kerja selama penggilingan, pengeboran, dan operasi memutar.
Peralatan Medis:
Digunakan dalam perangkat medis seperti sistem pencitraan, robot bedah, dan otomatisasi laboratorium untuk posisi dan gerakan yang akurat.
Aerospace dan Pertahanan:
Digunakan dalam simulator penerbangan, sistem radar, dan UAV untuk orientasi dan stabilisasi yang tepat.
Telekomunikasi:
Digunakan dalam sistem penentuan posisi antena untuk memastikan keselarasan yang akurat untuk transmisi sinyal yang optimal.
Uji dan Pengukuran:
Terintegrasi ke dalam peralatan pengujian untuk memutar sampel atau komponen untuk mengevaluasi kinerja di bawah berbagai kondisi.
Hiburan dan Media:
Digunakan dalam rig kamera dan sistem pencahayaan untuk gerakan halus dan terkontrol dalam produksi film dan acara langsung.
Peralatan Industri:
Digunakan dalam transporter dan sistem pemisahan di mana gerakan rotasi diperlukan untuk penanganan material yang efisien.
Penelitian dan Pengembangan:
Digunakan di laboratorium dan fasilitas penelitian untuk pengaturan eksperimental yang membutuhkan penyesuaian sudut yang tepat.
