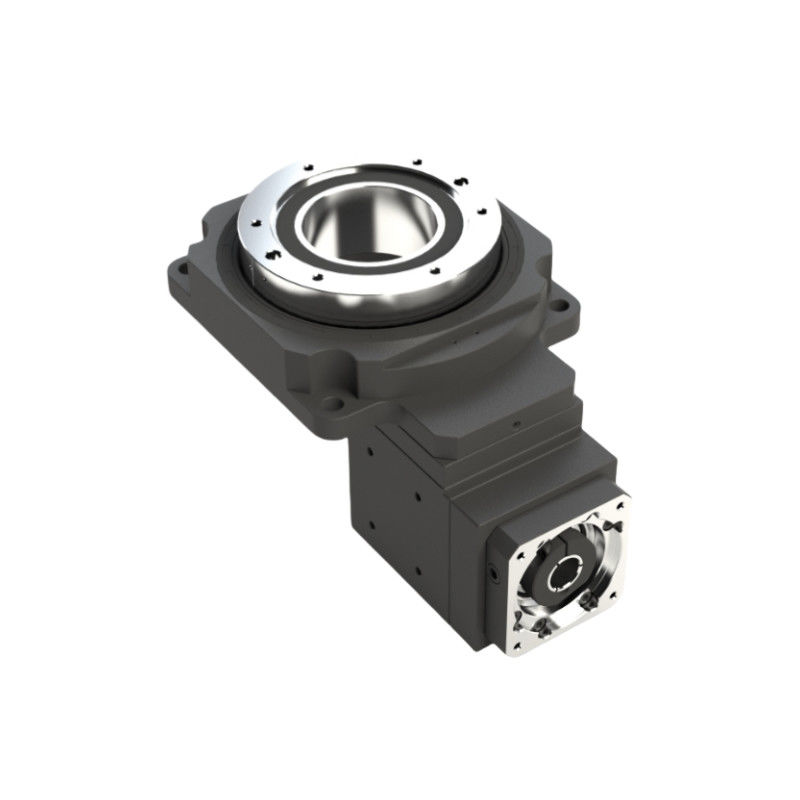

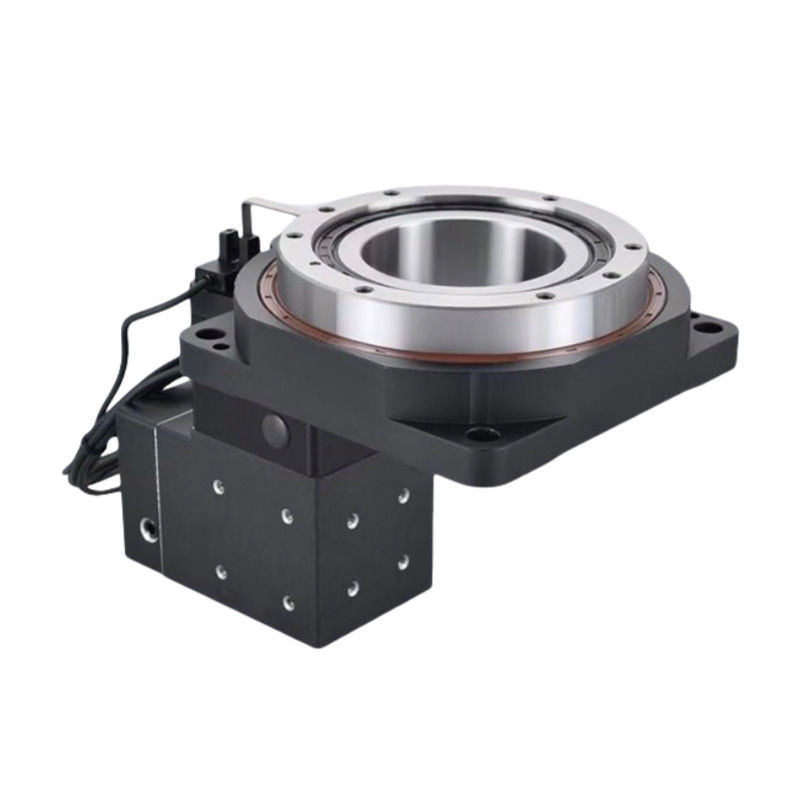

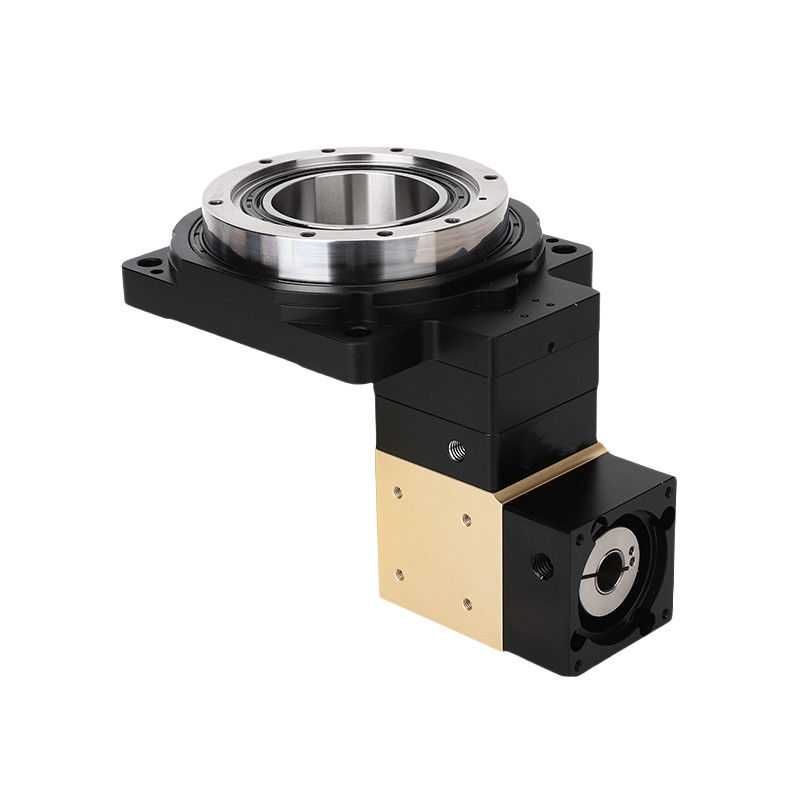

Seri HRG 80ZMeja putar sudut kanan berongga
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Penerapan mesin bevel spiral atas yang dirancang tubuh lunak dan desain permukaan gigi kontak yang dioptimalkan membuat beban merata dan memungkinkan output torsi tinggi.Ketika dikombinasikan dengan planet reducer, rasio gigi harus menjadi lebih besar yang mencapai hingga 1:50.
Komponen Utama
Plat dasar: Dasar yang mendukung seluruh perakitan dan memungkinkan pemasangan pada mesin.
Mekanisme Rotary: Ini termasuk gigi atau motor yang memungkinkan rotasi meja 360 derajat.
Poros berongga: Bagian berongga tengah yang memungkinkan alat, pendingin, atau kabel untuk melewati.
Meja Atas: Permukaan di mana benda kerja ditempatkan, seringkali dilengkapi slot T untuk penjepit.
Mekanisme Penyesuaian Sudut: Memungkinkan untuk sudut yang tepat dari meja untuk mencapai posisi mesin yang diinginkan.
Sistem bantalan: Menyediakan rotasi yang lancar dan stabilitas selama operasi.
Sistem kontrol: Dapat mencakup pembacaan digital atau integrasi CNC untuk penentuan posisi dan gerakan yang tepat.
Fitur Utama
Desain Sudut Kanan: Memungkinkan pengaturan pemesinan vertikal dan horizontal.
Hollow Center: Memfasilitasi pergerakan alat atau bahan melalui meja.
Kontrol presisi: Dilengkapi dengan mekanisme untuk posisi dan rotasi yang akurat.
Daya tahan: Dibangun dari bahan yang kokoh untuk menahan beban mesin yang berat.
 |
Model |
Model |
Model |
Rasio Sudut Kanan |
| Meja putar berongga |
Sudut kanan |
|
HRG85Z
|
HRG85 |
HAS060 |
2, 3
|
| Parameter Kinerja HRG80Z-05 |
| Dukungan Platform Output |
Bantalan rol silang |
Kecepatan output yang diizinkan |
200 putaran per menit |
Inersia Rotasi |
1203x10-6 kg.m2 |
| Gerakan Shift |
360° ((Menghidupkan pada setiap sudut) |
Keakuratan Penentuan Posisi Berulang |
± 15 detik busur |
Keakuratan Posisi |
≤ 30 detik busur |
| Motor yang cocok (ukuran) |
ServoMotor 200-400W
Φ14-Φ50-Φ70-M4 |
Beban Aksial yang Diizinkan |
3000N |
Penggilingan |
Lemak sintetis |
| Rasio Pengurangan |
10 |
15 |
Beban Radial yang Diizinkan |
2000N |
suhu operasi |
0-10°C~90°C |
| Torsi output nominal |
18NM |
Paralelisme Platform Output |
0.02mm |
Kehidupan Pelayanan |
20000 jam |
| Torsi akselerasi maksimum |
32.4NM |
Limbah dari permukaan platform output |
0.01mm |
Tingkat Produksi |
IP65 |
| Torsi pemutusan darurat |
54NM |
Runout dari Output Platform Excircle |
0.01mm |
Tingkat Kebisingan |
≤ 65dB |
| Parameter Kinerja HRG80Z-10 |
| Dukungan Platform Output |
Bantalan rol silang |
Kecepatan output yang diizinkan |
200 putaran per menit |
Inersia Rotasi |
1203x10-6 kg.m2 |
| Gerakan Shift |
360° ((Menghidupkan pada setiap sudut) |
Keakuratan Penentuan Posisi Berulang |
± 15 detik busur |
Keakuratan Posisi |
≤ 30 detik busur |
| Motor yang cocok (ukuran) |
ServoMotor 200-400W
Φ14-Φ50-Φ70-M4 |
Beban Aksial yang Diizinkan |
500N |
Penggilingan |
Lemak sintetis |
| Rasio Pengurangan |
20 |
30 |
Beban Radial yang Diizinkan |
250N |
suhu operasi |
0-10°C~90°C |
| Torsi output nominal |
18NM |
Paralelisme Platform Output |
0.02mm |
Kehidupan Pelayanan |
20000 jam |
| Torsi akselerasi maksimum |
32.4NM |
Limbah dari permukaan platform output |
0.01mm |
Tingkat Produksi |
IP65 |
| Torsi pemutusan darurat |
54NM |
Runout dari Output Platform Excircle |
0.01mm |
Tingkat Kebisingan |
≤ 65dB |
Gambar Rincian
Gambar
Aplikasi Platform Rotary Hollow
Robotika
Digunakan dalam lengan robot dan manipulator untuk posisi dan gerakan yang tepat dalam tugas perakitan dan penanganan bahan.
Sistem Otomasi
Terintegrasi ke dalam jalur produksi otomatis untuk tugas-tugas seperti penyortiran, kemasan, dan paletisasi, di mana gerakan rotasi yang akurat sangat penting.
Mesin CNC
Digunakan dalam mesin CNC untuk putaran tepat benda kerja selama penggilingan, pengeboran, dan operasi memutar.
Peralatan Medis
Digunakan dalam perangkat medis seperti sistem pencitraan, robot bedah, dan otomatisasi laboratorium untuk posisi dan gerakan yang akurat.
Aerospace dan Pertahanan
Digunakan dalam simulator penerbangan, sistem radar, dan UAV untuk orientasi dan stabilisasi yang tepat.
Telekomunikasi
Digunakan dalam sistem penentuan posisi antena untuk memastikan keselarasan yang akurat untuk transmisi sinyal yang optimal.
Pengemasan dan Pengiriman
