Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
Meja Putar Berongga Sudut Siku

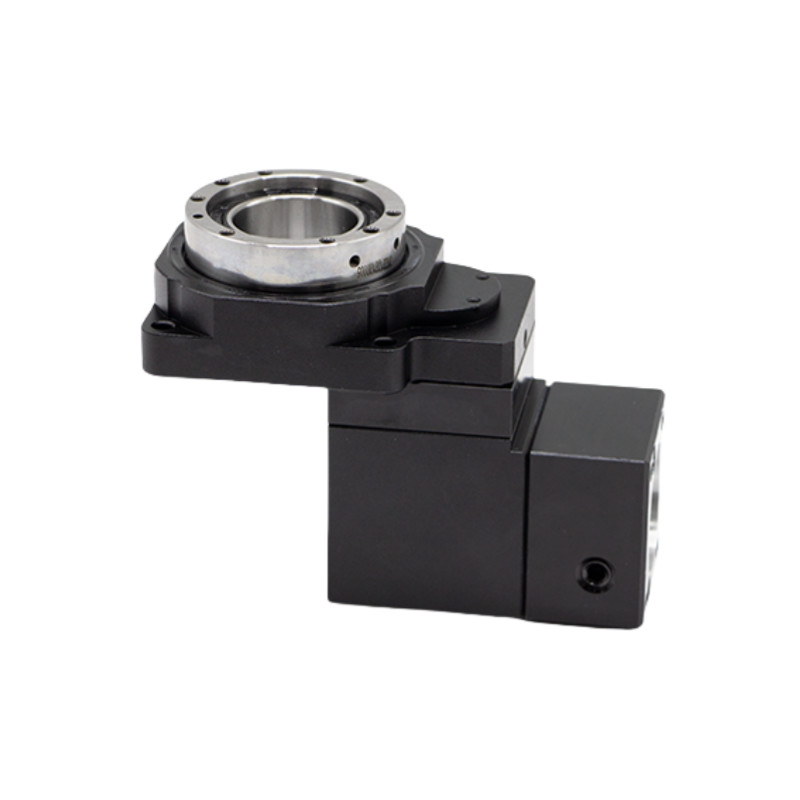

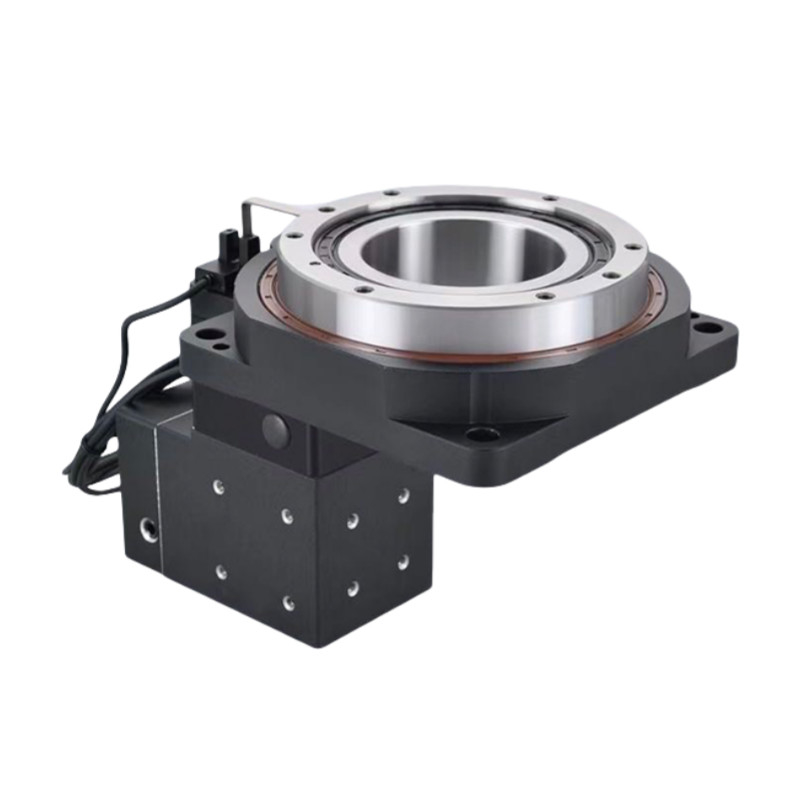

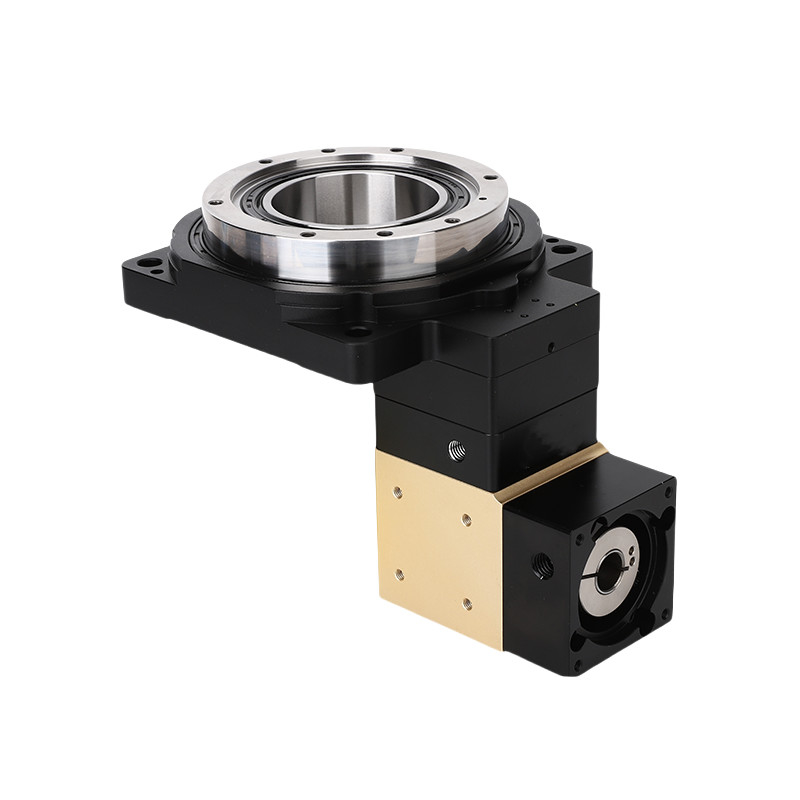

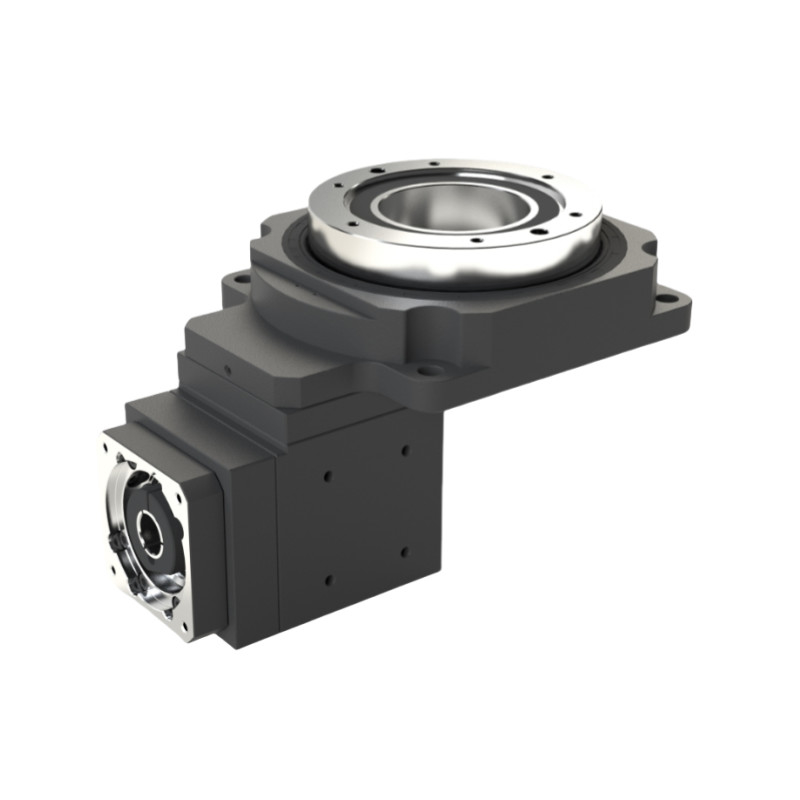

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Penerapan mesin bevel spiral atas yang dirancang tubuh lunak dan desain permukaan gigi kontak yang dioptimalkan membuat beban merata dan memungkinkan output torsi tinggi.Ketika dikombinasikan dengan planet reducer, rasio gigi harus menjadi lebih besar yang mencapai hingga 1:50.
Komponen Utama
Plat dasar: Dasar yang mendukung seluruh perakitan dan memungkinkan pemasangan pada mesin.
Mekanisme Rotary: Ini termasuk gigi atau motor yang memungkinkan rotasi meja 360 derajat.
Poros berongga: Bagian berongga tengah yang memungkinkan alat, pendingin, atau kabel untuk melewati.
Meja Atas: Permukaan di mana benda kerja ditempatkan, seringkali dilengkapi slot T untuk penjepit.
Mekanisme Penyesuaian Sudut: Memungkinkan untuk sudut yang tepat dari meja untuk mencapai posisi mesin yang diinginkan.
Sistem bantalan: Menyediakan rotasi yang lancar dan stabilitas selama operasi.
Sistem kontrol: Dapat mencakup pembacaan digital atau integrasi CNC untuk penentuan posisi dan gerakan yang tepat.
Desain Sudut Kanan: Memungkinkan pengaturan pemesinan vertikal dan horizontal.
Hollow Center: Memfasilitasi pergerakan alat atau bahan melalui meja.
Kontrol presisi: Dilengkapi dengan mekanisme untuk posisi dan rotasi yang akurat.
Daya tahan: Dibangun dari bahan yang kokoh untuk menahan beban mesin yang berat.
Parameter Kinerja
| HRG130Z | ||||||
| Dukungan Platform Output | Bantalan rol silang | Kecepatan output yang diizinkan | 200 putaran per menit | Inersia Rotasi | 2772x10-6 kg.m2 | |
| Gerakan Shift | 360° ((Menghidupkan pada setiap sudut) | Keakuratan Penentuan Posisi Berulang | ± 15 detik busur | Keakuratan Posisi | ≤ 30 detik busur | |
| Motor yang cocok (ukuran) | ServoMotor 200-400W Φ14-Φ50-Φ70-M4 |
Beban Aksial yang Diizinkan | 3000N | Penggilingan | Lemak sintetis | |
| Rasio Pengurangan | 20 | 30 | Beban Radial yang Diizinkan | 2000N | suhu operasi | 0-10°C~90°C |
| Torsi output nominal | 34NM | Paralelisme Platform Output | 0.02mm | Kehidupan Pelayanan | 20000 jam | |
| Torsi akselerasi maksimum | 61.2NM | Limbah dari permukaan platform output | 0.01mm | Tingkat Produksi | IP65 | |
| Torsi pemutusan darurat | 102NM | Runout dari Output Platform Excircle | 0.01mm | Tingkat Kebisingan | ≤ 65dB | |
Gambar Rincian
|
|
|
Gambar
Aplikasi Platform Rotary Hollow
Mesin Multi-Axis: Memungkinkan operasi kompleks pada bagian yang membutuhkan banyak sudut dan orientasi, ideal untuk komponen aeroangkasa dan otomotif.
Pembuatan Alat dan Mat: Memfasilitasi pembuatan cetakan dan mati yang rumit dengan memungkinkan akses ke beberapa sisi benda kerja tanpa memposisikan kembali.
Mesin Geometri Kompleks: Mendukung produksi bagian dengan bentuk tidak konvensional, seperti bracket dan frame.
Operasi perakitan: Berguna dalam menyelaraskan dan merakit komponen pada sudut tertentu, meningkatkan efisiensi di jalur produksi.
Pengeboran dan Penggilingan Presisi: Memungkinkan pengeboran atau penggilingan yang akurat pada sudut tertentu, memastikan presisi tinggi dalam manufaktur.
Aplikasi CNC: Terintegrasi dengan mesin CNC untuk melakukan tugas otomatis, meningkatkan produktivitas dan konsistensi.
Pabrik Peralatan Medis: Digunakan dalam produksi komponen yang membutuhkan presisi dan keandalan yang tinggi.
