Name: Sudut kanan Meja putar berongga presisi tinggi 360 derajat rotasi Meja platform putar
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Meja Putar Berongga Sudut Siku
Availability: InStock

Rumah > Produk > Meja putar berongga >

Sudut kanan Meja putar berongga presisi tinggi 360 derajat rotasi Meja platform putar

Meja putar berongga 360 derajat

Meja putar berongga presisi tinggi

Meja Putar Berongga Sudut Siku

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Meja Putar Berongga Sudut Siku

Hubungi Kami

Minta Kutipan

Sudut kanan Meja putar berongga presisi tinggi 360 derajat rotasi Meja platform putar

Rincian produk

Produk:

Meja Putar Berongga Sudut Kanan HRG-170Z

Dukungan Platform Keluaran:

Bantalan Rol Bersilang

Gerakan Pergeseran:

360°（Rotasi pada sudut mana pun)

Motor yang Cocok (Ukuran):

Motor Servo 750-1KW

Beban aksial yang diijinkan:

3000Nm

Beban Radial yang Diizinkan:

2000Nm

Rasio pengurangan:

20, 30, 50

Suhu operasi:

-10℃~90℃

Tingkat Produksi:

IP65

Tingkat Kebisingan:

≤65dB

Pelumasan:

Gemuk sintetis

Syarat Pembayaran & Pengiriman

Kuantitas min Order

Untuk dinegosiasikan

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Tabel Platform Berputar Akkuator Rotary Kerongkongan Untuk Gearbox Planetaris Presisi Tinggi

Dapatkan Harga Terbaik

Tinggi Precision Hollow Rotary Platform Dengan Planetary Gearbox Untuk Beban Berat Planetary Reduction Rotary Table

Dapatkan Harga Terbaik

Berat Beban Planetary Reduction Meja putar untuk tugas berat berongga panggung putar

Dapatkan Harga Terbaik

Platform Rotasi Kerongkongan Presisi Tinggi Untuk Beban Berat Meja Rotasi Pengurangan Planet

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

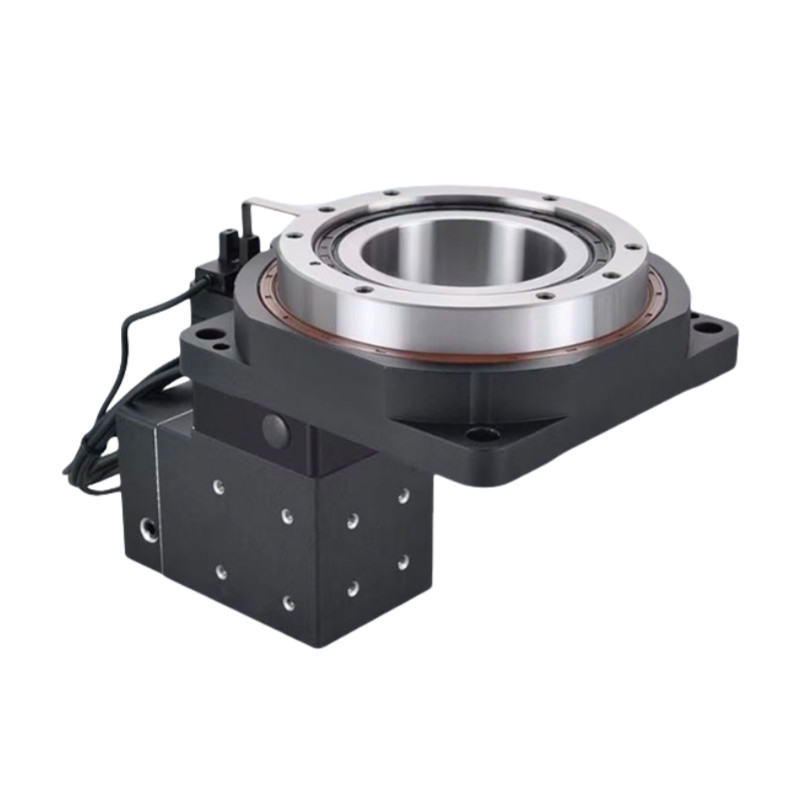

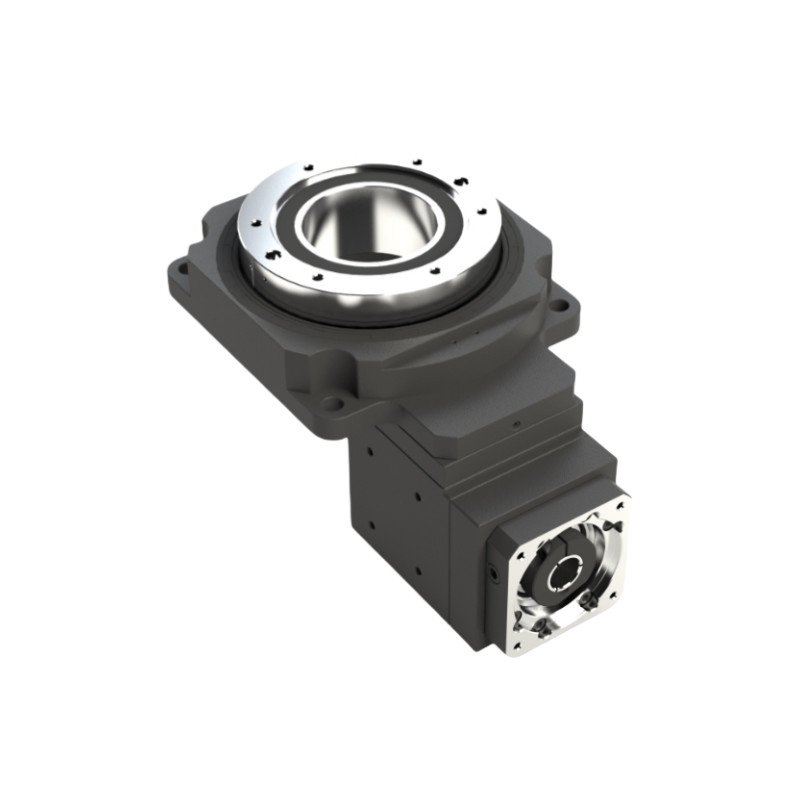

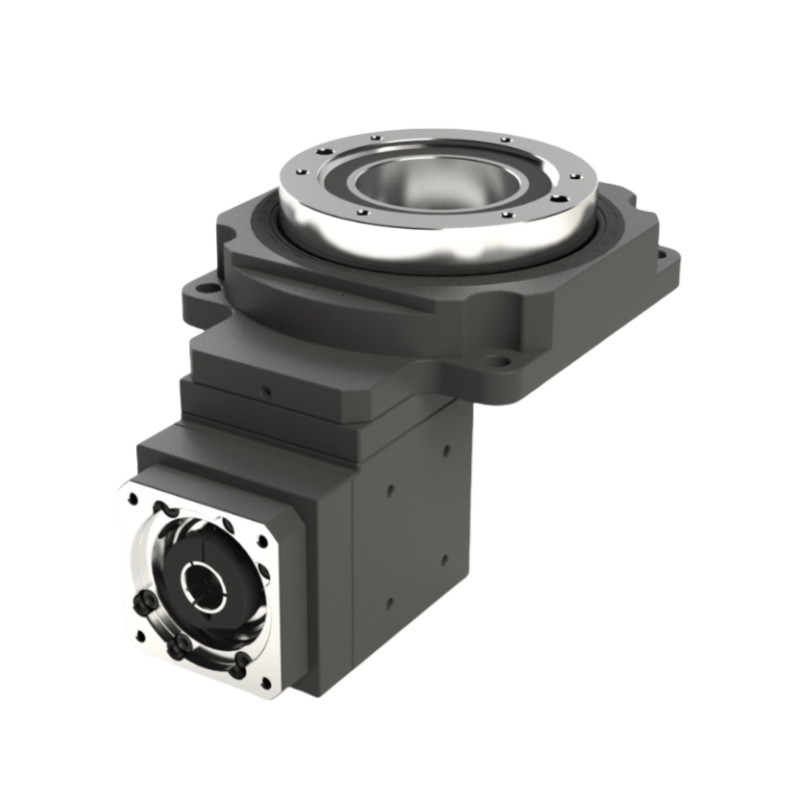

Seri HRG 170ZMeja putar sudut kanan berongga

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

Penerapan mesin bevel spiral atas yang dirancang tubuh lunak dan desain permukaan gigi kontak yang dioptimalkan membuat beban merata dan memungkinkan output torsi tinggi.Ketika dikombinasikan dengan planet reducer, rasio gigi harus menjadi lebih besar yang mencapai hingga 1:50.

Komponen Utama

Plat dasar: Dasar yang mendukung seluruh perakitan dan memungkinkan pemasangan pada mesin.

Mekanisme Rotary: Ini termasuk gigi atau motor yang memungkinkan rotasi meja 360 derajat.

Poros berongga: Bagian berongga tengah yang memungkinkan alat, pendingin, atau kabel untuk melewati.

Meja Atas: Permukaan di mana benda kerja ditempatkan, seringkali dilengkapi slot T untuk penjepit.

Mekanisme Penyesuaian Sudut: Memungkinkan untuk sudut yang tepat dari meja untuk mencapai posisi mesin yang diinginkan.

Sistem bantalan: Menyediakan rotasi yang lancar dan stabilitas selama operasi.

Sistem kontrol: Dapat mencakup pembacaan digital atau integrasi CNC untuk penentuan posisi dan gerakan yang tepat.

Fitur Utama

Bantalan presisi: Memastikan rotasi yang lancar dan akurasi tinggi.

Kecepatan yang dapat disesuaikan: Memungkinkan kecepatan rotasi yang bervariasi berdasarkan kebutuhan pemesinan.

Integrasi Kontrol: Dapat dihubungkan ke kontrol CNC untuk gerakan terprogram.

Parameter Kinerja

Parameter Kinerja HRG170Z
Dukungan Platform Output	Bantalan rol silang			Kecepatan output yang diizinkan	200 putaran per menit	Inersia Rotasi	27619x10-6 kg.m2
Gerakan Shift	360° ((Menghidupkan pada setiap sudut)			Keakuratan Penentuan Posisi Berulang	± 15 detik busur	Keakuratan Posisi	≤ 30 detik busur
Motor yang cocok (ukuran)	750-1KW ServoMotor Φ19-Φ70-Φ90-M5			Beban Aksial yang Diizinkan	3000N	Penggilingan	Lemak sintetis
Rasio Pengurangan	20	30	50	Beban Radial yang Diizinkan	2000N	suhu operasi	0-10°C~90°C
Torsi output nominal	55NM			Paralelisme Platform Output	0.02mm	Kehidupan Pelayanan	20000 jam
Torsi akselerasi maksimum	110NM			Limbah dari permukaan platform output	0.01mm	Tingkat Produksi	IP65
Torsi pemutusan darurat	165NM			Runout dari Output Platform Excircle	0.01mm	Tingkat Kebisingan	≤ 65dB

Gambar Rincian

Gambar

Aplikasi Platform Rotary Hollow

CNC Milling: Memungkinkan pemesinan yang tepat pada beberapa sudut tanpa memposisikan kembali benda kerja.

Operasi perakitan: Memfasilitasi perakitan bagian yang kompleks dengan memungkinkan akses mudah dari sudut yang berbeda.

Pemeriksaan: Digunakan dalam kontrol kualitas untuk memutar komponen untuk pemeriksaan menyeluruh.

Sistem otomatis: Terintegrasi dengan lengan robot untuk tugas seperti pengelasan atau melukis.
